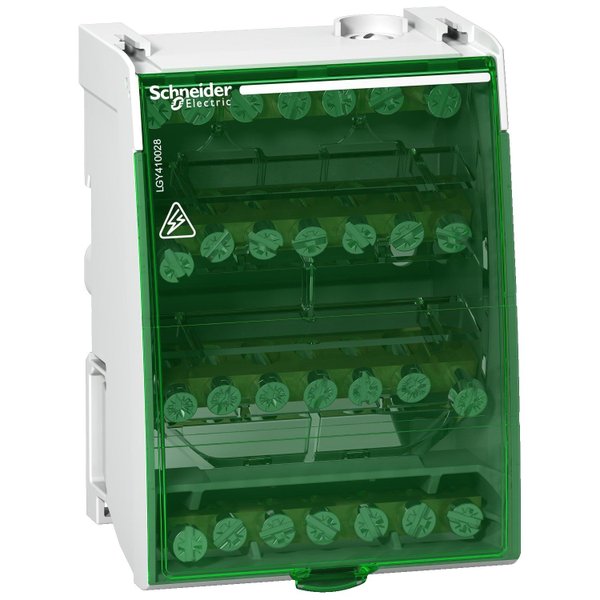

| Linha de Produto | Linergy |
| Nome do produto | Linergy DS |
| Tipo de produto ou componente | Bloco de distribuição |
| Suporte de montagem | Trilho DIN |
| Compatibilidade de gama | Prisma G Prisma P Prisma PH Prisma Pacote Espacial Kaedra Pragma TeSys Compacto |
| Compatibilidade do produto | Gabinetes espaciais |
| Descrição de polos | 4P |
| Saídas do bloco de distribuição | 4 x 7 orifícios |
| Tensão de operação nominal | 230 V CA Fase/N 440 V CA Ph/Ph |
| Tensão de isolamento nominal | 500 V CA |
| Tensão suportável de impulso nominal | 8 kV |
| Corrente nominal de operação | 100 A a 40 °C |
| Corrente nominal de curta duração admissível | 3 kA para 1 s |
| Corrente admissível de pico nominal | 24 kA |
| Conexões - terminais | Alimentação: Conexão por parafuso 2 cabo(s)2,5…25 mm² rígido Alimentação: Conexão por parafuso 2 cabo(s)1,5…16 mm² Flexível Com ponta do cabo Distribuição: Conexão por parafuso 5 cabo(s)1,5…16 mm² rígido Distribuição: Conexão por parafuso 5 cabo(s)1,5…10 mm² Flexível Com ponta do cabo |
| Torque de aperto | Alimentação: 2 N.m Plano chave de fendas7,5 mm Alimentação: 2 N.m PZ2 chave de fendas7,5 mm Distribuição: 2 N.m Plano chave de fendas5,5 mm Distribuição: 2 N.m PZ2 chave de fendas5,5 mm |
| Desvios de 9 mm | 8 |
| Normas | EN/IEC 61439-1 EN/IEC 60947-7-1 |
| Altura | 100 mm |
| Largura | 71 mm |
| Profundidade | 50,5 mm |
| Peso do produto | 0,21 kg |
| Cor | Branco (RAL 9003) |
