A Phoenix Contact oferece um portfolio abrangente de fontes de alimentação para cada aplicação. Nossas fontes diferem em capacidade e funções, de modo a atender a demanda de cada cliente e suas diferentes industrias. Ex: Fabricante de Maquina, Energia, processo, etc.

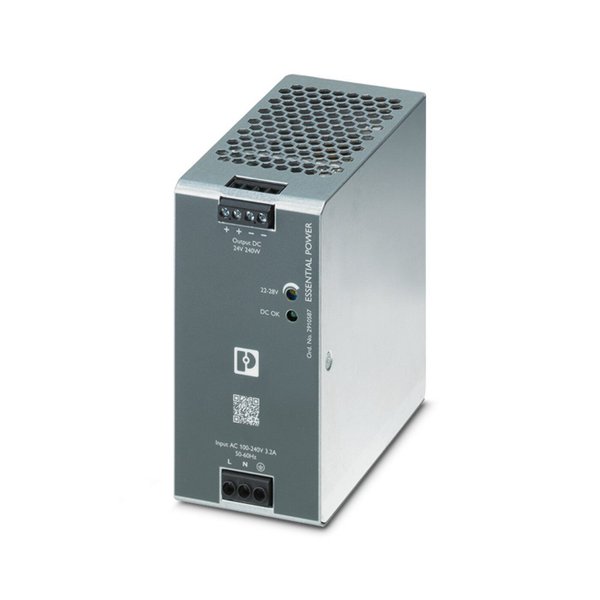

Fonte de alimentação ESSENTIAL edition com chaveamento primário para montagem em trilho de fixação, entrada: monofásica, saída: 24 V DC/240 W.
• Aplicável mundialmente graças à entrada de faixa ampla e ao pacote de certificação internacional
• Instalação rápida graças a simples montagem em trilho DIN
• Maior disponibilidade graças ao resfriamento por convecção sem ventilador
| Código | 2902991 |
| Marca | Phoenix Contact |
| Dados de entrada | |
| Faixa de tensão nominal de entrada | 100 V AC ... 240 V AC |
| Faixa de tensão de entrada | 85 V AC ... 264 V AC |
| Derating | < 100 V (1 %/V) |
| Faixa de tensão de entrada | AC 85 V AC ... 264 V AC |
| Faixa de tensão de entrada | DC 120 V DC ... 375 V DC |
| Irupção da corrente | típ. 20 A (115 V AC), típ. 40 A (230 V AC) |
| Faixa de frequência | CA 47 Hz ... 63 Hz |
| Tempo permissível de falha de rede | típ. 10 ms (115 V AC), típ. 20 ms (230 V AC) |
| Consumo de energia | 2,8 A (115 V AC), 1,4 A (230 V AC) |
| Consumo de potência nominal | 273,22 VA |
| Ligação de proteção | Proteção contra sobretensão de transientes; Varistor |
| Tempo de ligação típico | 1000 ms |
| Fusível de entrada | 6,3 A (lento, interno) |
| Corrente de fuga contra PE | < 1 mA (264 V AC) |
| Dados de saída | |
| Eficiência | 88 % (115 V AC), 90 % (230 V AC) |
| Característica de saída | HICCUP |
| Tensão de saída nominal | 24 V DC ±2 % |
| Faixa de ajuste da tensão de saída (USet) | 22 V DC ... 28 V DC (potência máx. ≤ 240 W) |
| Corrente nominal de saída (IN) | 10 A |
| Derating | > 40 °C (1,67 % / °C, 115 V AC), > 50 °C (2,5 % / °C, 230 V AC) |
| Carga capacitiva máxima | 8000 μF |
| Limite de corrente ativo | 105 - 150% da potência de saída máx. (com curto-circuito) |
| Tolerância | ≤ 1 % (Alteração de carga estática 10 % ... 90 %) típ. ± 2 % (Alteração de carga dinâmica 10 % ... 90 %) Tolerância < 0,1 % (Alteração da tensão de entrada ±10 %) |
| Potência de saída | 240 W |
| Dissipação de energia sem carga nominal máxima | 4,62 W (115 V AC) 2,14 W (230 V AC) |
| Dissipação de energia carga nominal máxima | 31,53 W (115 V AC) 25,44 W (230 V AC) |
| Tipo de montagem | Montagem do trilho de fixação |
| Grau de proteção | IP20 |
Medidas
| Largura | 60 mm |
| Altura | 123,6 mm |
| Profundidade | 117,6 mm |
