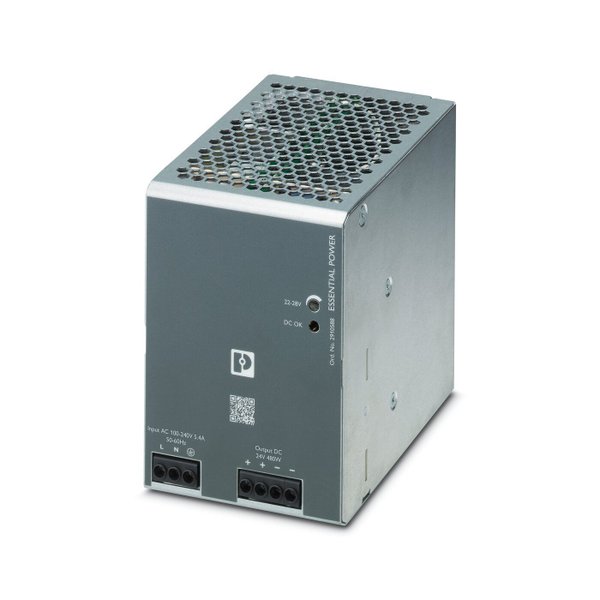

Fonte de alimentação ESSENTIAL edition com chaveamento primário para montagem em trilho de fixação, entrada: monofásica, saída: 24 V DC/480 W

A Phoenix Contact oferece um portfolio abrangente de fontes de alimentação para cada aplicação. Nossas fontes diferem em capacidade e funções, de modo a atender a demanda de cada cliente e suas diferentes industrias. Ex: Fabricante de Maquina, Energia, processo, etc.

Dados da entrada

• Faixa de tensão nominal de entrada: 100 V AC ... 240 V AC
• Faixa de tensão de entrada: 85 V AC ... 264 V AC
• Derating: < 100 V (1 %/V)
• Faixa de tensão de entrada: AC 85 V AC ... 264 V AC
• Faixa de tensão de entrada: DC 120 V DC ... 375 V DC
• Tipo de tensão da tensão de alimentação: AC
• Irupção da corrente: típ. 40 A (115 V AC), típ. 80 A (230 V AC)
• Faixa de frequência CA: 47 Hz ... 63 Hz
• Tempo permissível de falha de rede: típ. 10 ms (115 V AC), típ. 16 ms (230 V AC)
• Consumo de energia 5,4 A (115 V AC);  2,7 A (230 V AC)
• Consumo de potência nominal: 523,27 VA
• Ligação de proteção: Proteção contra sobretensão de transientes; Varistor
• Tempo de ligação típico: 1000 ms
• Fusível de entrada: 10 A (rápido, interno)
• Corrente de fuga contra PE: < 1 mA (264 V AC)

Dados de saída

• Eficiência: 85 % (115 V AC), 88 % (230 V AC)
• Característica de saída: HICCUP
• Tensão de saída nominal: 24 V DC ±2 %
• Faixa de ajuste da tensão de saída (USet): 22 V DC ... 28 V DC (Potência máx. ≤ 480 W)
• Corrente nominal de saída (IN): 20 A
• Derating: > 40 °C (1,67 % / °C, 115 V AC); > 50 °C (2,5 % / °C, 230 V AC)
• Carga capacitiva máxima: 8000 μF
• Limite de corrente ativo: 109% - 130% da potência de saída máx. (com curto-circuito)
• Tolerância:
•   ≤ 1 % (Alteração de carga estática 10 % ... 90 %)
•   típ. ± 2 % (Alteração de carga dinâmica 10 % ... 90 %)
•   < 0,1 % (Alteração da tensão de entrada ±10 %)
• Rypple residual: < 120 mVSS (-10 °C ... +70 °C); < 240 mVSS (-20 °C ... -10 °C)
• Potência de saída: 480 W
• Dissipação de energia sem carga nominal máxima : 5 W (115 V AC); 4 W (230 V AC)
• Dissipação de energia carga nominal máxima: 50 W (115 V AC); 40 W (230 V AC)
