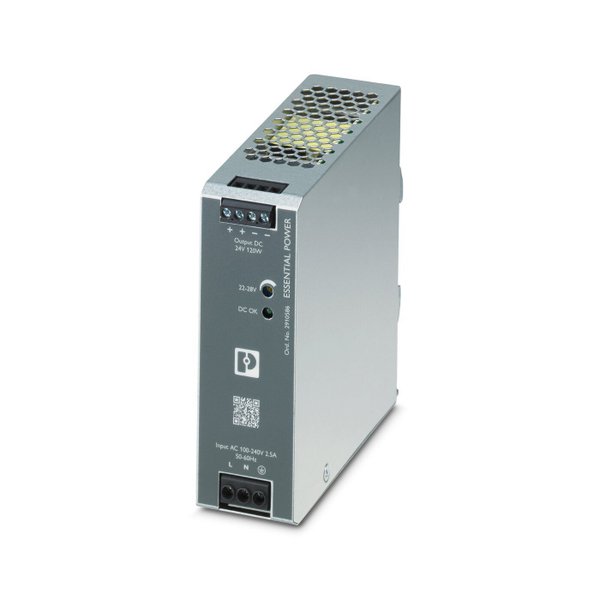

Fonte de alimentação ESSENTIAL edition com chaveamento primário para montagem em trilho de fixação, entrada: monofásica, saída: 24 V DC/120 W

A Phoenix Contact oferece um portfolio abrangente de fontes de alimentação para cada aplicação. Nossas fontes diferem em capacidade e funções, de modo a atender a demanda de cada cliente e suas diferentes industrias. Ex: Fabricante de Maquina, Energia, processo, etc.

Dados de Entrada

• Faixa de tensão nominal de entrada: 100 V AC ... 240 V AC
• Faixa de tensão de entrada: 85 V AC ... 264 V AC (Redução de carga < 100 V AC; 1 %/V AC)
• Derating:  < 100 V (1 %/V)
• Faixa de tensão de entrada AC: 85 V AC ... 264 V AC
• Faixa de tensão de entrada DC: 120 V DC ... 375 V DC
• Irupção da corrente: típ. 20 A (115 V AC); típ. 40 A (230 V AC)
• Faixa de frequência CA: 47 Hz ... 63 Hz
• Tempo permissível de falha de rede: típ. 20 ms (115 V AC); típ. 90 ms (230 V AC)
• Consumo de energia: 2,2 A (115 V AC); 1,2 A (230 V AC)
• Consumo de potência nominal: 249,56 VA
• Ligação de proteção: Proteção contra sobretensão de transientes; Varistor
• Tempo de ligação típico: 200 ms
• Fusível de entrada: 4 A (lento, interno)
• Fusível de pré-proteção adicional: B20
• Corrente de fuga contra PE: < 0,25 mA (264 V AC)

Dados de Saída

• Eficiência: 85 % (115 V AC); 88 % (230 V AC)
• Característica de saída: HICCUP
• Tensão de saída nominal: 24 V DC ±2 %
• Faixa de ajuste da tensão de saída (USet): 22 V DC ... 28 V DC (potência máx. ≤ 120 W)
• Corrente nominal de saída (IN): 5 A
• Derating:
•   -20 °C ... -10 °C (2 % / °C)
•   > 40 °C (1,67 % / °C, 115 V AC)
•   > 50 °C (2,5 % / °C, 230 V AC)
• Carga capacitiva máxima: 8000 μF
• Limite de corrente ativo: 105 - 150% da potência de saída máx. (com curto-circuito)
• Tolerância:
•   ≤ 1 % (Alteração de carga estática 10 % ... 90 %)
•   típ. ± 2 % (Alteração de carga dinâmica 10 % ... 90 %)
•   < 0,1 % (Alteração da tensão de entrada ±10 %)
• Rypple residual: < 120 mVSS (-10 °C ... +70 °C); < 240 mVSS (-20 °C ... -10 °C)
• Potência de saída: 120 W
• Dissipação de energia sem carga nominal máxima: 0,65 W (115 V AC / 230 V AC)
• Dissipação de energia carga nominal máxima: 13,3 W (115 V AC / 230 V AC)
• Tempo de subida: típ. 30 ms (com carga nominal)

Medidas

• Largura: 40 mm
• Altura: 123,6 mm
• Profundidade: 117,6 mm
