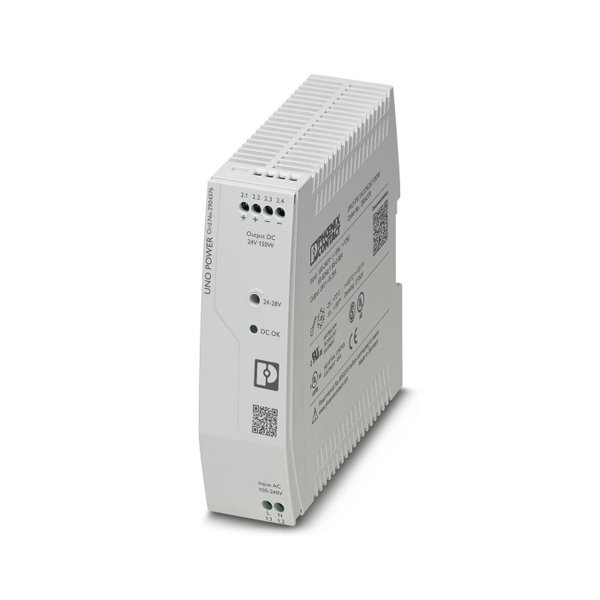

Fontes de alimentação UNO POWER – funcionalidade básica compacta
Devido a sua elevada densidade de potência, as compactas fontes de alimentação UNO POWER são a solução perfeita especialmente em caixas de comando compactas para cargas até 150 W. As fontes de alimentação estão disponíveis em diferentes classes de potência e larguras de construção. Com seu alto grau de eficiência e as reduzidas perdas em estado ocioso, alcançam uma elevada eficiência energética.
- Montagem flexível devido ao encaixe simples no trilho de fixação
- Mais espaço no quadro de comando com densidade de potência até 20 % mais alta
- Eficiência energética máxima devido aos graus de eficiência superior a 90 % e às perdas em estado ocioso extremamente pequenas, abaixo de 0,3 W
- Instalação outdoor graças à ampla faixa de temperaturas de -25 °C a +70 °C
Dados Técnicos
- Fonte de alimentação UNO com chaveamento primário para montagem em trilho de fixação, entrada: monofásica, saída: 24 V DC/150 W
- Largura: 37 mm
- Altura: 130 mm
- Profundidade: 125 mm
- Distância de montagem à direita/esquerda: 0 mm / 0 mm
- Distância de montagem em cima/embaixo: 30 mm / 30 mm
- Grau de proteção: IP20
- Temperatura ambiente : -25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K)
Dados de entrada
- Faixa de tensão nominal de entrada: 100 V AC ... 240 V AC
- Faixa de tensão de entrada: 85 V AC ... 264 V AC
- Faixa de frequência CA:50 Hz ... 60 Hz
- Faixa de frequência (fN): 50 Hz ... 60 Hz ?10 %
- Consumo de energia: 1,66 A (100 V AC) 0,68 A (240 V AC)
- Seleção de fusível adequado para o contator de entrada: 6 A ... 16 A (Característica B, C, D, K)
- Fator de potência (cos phi): 0,97
Dados de saída
- Tensão de saída nominal: 24 V DC ±1 %
- Faixa de ajuste da tensão de saída (Uset): 24 V DC ... 28 V DC ±1 %
- Corrente nominal de saída (IN): 6,25 A (-25 °C ... 55 °C)
- Potência de saída 150 W
