Inversor de frequência pré programado de fábrica, com manual completo em português. Fácil instalação e parametrização.
Em caso de aplicação específica, mande-nos uma mensagem que enviamos o inversor totalmente programado e testado pra você.

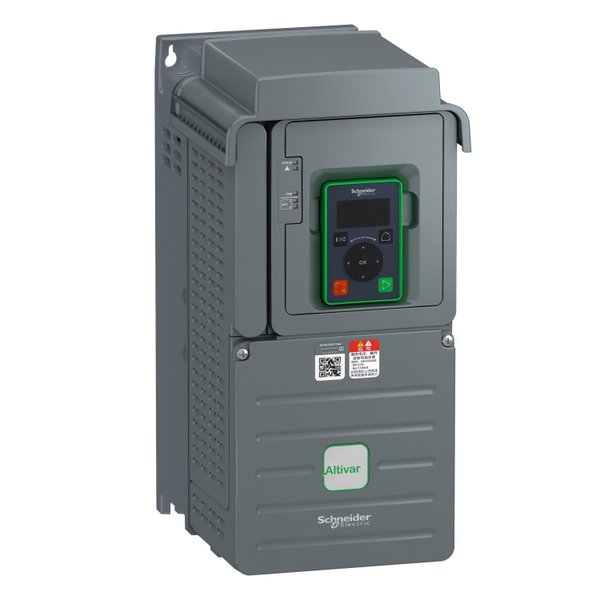

Os inversores de frequência da linha Easy Altivar 610 garantem as funções necessárias com preço justo sem comprometer a qualidade! Estes produtos foram especialmente projetados para aplicações comuns nos segmentos de Tratamento de Água e Óleo e Gás, aplicados em processos, gestão de máquinas e edifícios. O modelo ATV610D15N4, possui alimentação trifásica de 380...415Vac, é recomendado para motores com range de potência de 15kW / 20hp, para aplicações que requerem sobrecarga leve (até 120%), e 11kW / 15hp, quando requerem sobrecarga alta (até 150%).
Vantagens:
- Garantem qualidade com ótimo custo-benefício
- Fácil instalação com princípio plug and play
- 7 Blocos funcionais pré-programados
- Filtro EMC incorporado
- Função de controle multibomba integrado
- Desempenho ambiental do produto Green PremiumTM
| Fabricante | SCHNEIDER |
| Código Referência | ATV610D15N4 |
| Linha de Produto | Altivar 610 Easy |
| Tipo de produto ou componente | Propulsor de velocidade variável |
| Aplicação específica do produto | Ventilador, bomba, compressor, transportador |
| Nome abreviado do dispositivo | ATV610 |
| Variante | Versão padrão |
| Destino do produto | Motores assíncronos |
| Modo de montagem | Montagem em armário |
| Filtro EMC | Integrado para EN/IEC 61800-3 categoria C3 com 50 m max cabo do motor |
| Grau de proteção IP | IP20 |
| Tipo de resfriamento | Convecção forçada |
| Frequência de alimentação | 50..60 Hz +/-5 % |
| Número de rede de fases | Trifásico |
| Tensão nominal de fornecimento | 380...460 V - 15...10 % |
| Alimentação do motor kW | 15 kW of direito normal 11 kW of trabalho pesado |
| Alimentação do motor cv | 20 hp of direito normal 15 hp of trabalho pesado |
| Corrente da linha | 29,4 A a 380 V (direito normal) 26,0 A a 460 V (direito normal) 23 A a 380 V (trabalho pesado) 20,8 A a 460 V (trabalho pesado) |
| Linha potencial Isc | 22 kA |
| Potência aparente | 20,7 kVA a 460 V (direito normal) 16,6 kVA a 460 V (trabalho pesado) |
| Corrente de saída contínua | 31,7 A a 4 kHz of direito normal 23,5 A a 4 kHz of trabalho pesado |
| Corrente momentânea máxima | 132 A durante 60 s (trabalho pesado) 132 A durante 60 s (direito normal) |
| Perfil de controle de motor assíncrono | Rácio de frequência / tensão, compensação IR automática (U / f + Uo automática) Controle vetorial de fluxo sem realimentação Configuração de fábrica |
| Frequência de saída | 0,0001…0,5 kHz |
| Frequência de comutação nominal | 4 kHz |
| Frequência de comutação | 2...12 kHz ajustável |
| Number of preset speeds | 16 velocidades pré-selecionadas |
| Protocolo da porta de comunicação | Modbus serial |
| Placa de opção | Slot A: placa de comunicação, Profibus DP V1 Slot A: cartão de extensão de E/S digital ou analógica Slot A: cartão de saída de relé |
Complementar
| Tensão de saída | <= tensão da fonte de alimentação |
| Compensação da diferença de velocidade do motor | Pode ser suprimido Não disponível em direito motor de imã permanente Automático seja qual for a carga Ajustável |
| Rampas de aceleração e desaceleração | S, U ou personalizado Linear ajustável separadamente de 0,01 a 9000 s |
| Frenagem até à paralisação | Por injeção CC |
| Tipo de proteção | Proteção térmica: motor Interrupção da fase do motor: motor Proteção térmica: unidade Superaquecimento: unidade Sobrecorrente entre fases de saída e terra: unidade Sobrecarga na tensão de saída: unidade Proteção contra curtos-circuitos: unidade Interrupção da fase do motor: unidade Sobretensões no barramento CC: unidade Sobretensão de linha de alimentação: unidade Subtensão de alimentação de linha: unidade Perda de fase na alimentação da linha: unidade Sobrevelocidade: unidade Abertura no circuito de controle: unidade |
| Resolução de frequência | Unidade visor: 0,1 Hz Entrada analógica: 0.012 / 50 Hz |
| Conexão elétrica | Ao controle, terminal de parafuso: 0,5...1,5 mm² Lado da linha, terminal de parafuso: 6...16 mm² Motor, terminal de parafuso: 6...16 mm² |
| Tipo de conector | 1 RJ45 (no terminal gráfico remoto) of Modbus serial |
| Interface física | 2 fios RS 485 para Modbus serial |
| Estrutura de transmissão | RTU of Modbus serial |
| Taxa de transmissão | 4,8, 9,6, 19,2, 38,4 kbit / s para Modbus serial |
| Tipo de polarização | Sem impedância of Modbus serial |
| Número de endereços | 1…247 para Modbus serial |
| Alimentação | Alimentação externa para as entradas digitais: 24 V CC (19…30 V), <1,25 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos Alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC +/- 5 %, <10 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos |
| Sinalização local | 2 LEDs para locais de diagnóstico 1 LED (Amarelo) para status de comunicação incorporado 2 LEDs (Duas cores) para estado do módulo de comunicação 1 LED (Vermelho) para presença de tensão |
| Número de entrada analógica | 3 |
| Tipo da entrada analógica | EA1, EA2, EA3 tensão configurável através de software: 0..10 V CC, Impedância: 30 kOhm, Resolução 12 bits EA1, EA2, EA3 corrente configurável através de software: 0..20 mA, Impedância: 250 Ohm, Resolução 12 bits AI2, AI3 sonda de temperatura configurável por software ou sensor de nível de água |
| Número de entrada digital | 6 |
| Tipo de entrada digital | ED1 ... ED6 programável como entrada lógica, 24 V CC (<= 30 V), Impedância: 3.5 kOhm ED5, ED6 programáveis como entrada de pulso: 0…30 kHz, 24 V CC (<= 30 V) |
| Número de saída analógica | 2 |
| Tipo da saída analógica | Corrente configurável através de software AQ1, AQ2: 0..20 mA, Resolução 10 bits Tensão configurável através de software AQ1, AQ2: 0..10 V CC impedância 470 Ohm, Resolução 10 bits |
| Número de saída de relé | 3 |
| Tipo de saída de relé | Lógica do relé configurável R1: relé de falha NA/NF durabilidade elétrica 100000 ciclos Lógica do relé configurável R2: relé de sequência NA durabilidade elétrica 100000 ciclos Lógica do relé configurável R3: relé de sequência NA durabilidade elétrica 100000 ciclos |
| Isolamento | Entre os terminais de alimentação e de controle |
| Resistência de isolamento | > 1 MOhm 500 V CC em 1 minuto à terra |
| Nível de ruído | 65 dB conforme 86/188/CEE |
Medidas
| Altura | 360 mm 423 mm com placa EMC |
| Largura | 171 mm |
| Profundidade | 233 mm |
| Peso do produto | 7,730 kg |
