Inversor de frequência pré programado de fábrica, com manual completo em português. Fácil instalação e parametrização.
Em caso de aplicação específica, mande-nos uma mensagem que enviamos o inversor totalmente programado e testado pra você.

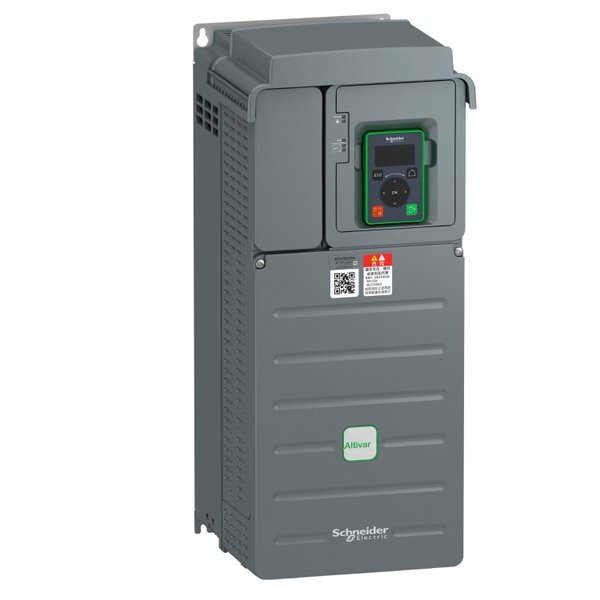

Os inversores de frequência da linha Easy Altivar 610 garantem as funções necessárias com preço justo sem comprometer a qualidade! Estes produtos foram especialmente projetados para aplicações comuns nos segmentos de Tratamento de Água e Óleo e Gás, aplicados em processos, gestão de máquinas e edifícios. O modelo ATV610D22N4, possui alimentação trifásica de 380...415Vac, é recomendado para motores com range de potência de 22kW / 30hp, para aplicações que requerem sobrecarga leve (até 120%), e 18,5kW / 25hp, quando requerem sobrecarga alta (até 150%).
Vantagens:
- Tamanho compacto
- Display gráfico integrado
- Detecção de subcarga e sobrecarga
- Linha Easy: qualidade com ótimo custo-benefício
- Fácil instalação com princípio plug and play
- Desempenho ambiental do produto Green PremiumTM
| Fabricante | SCHNEIDER |
| Código Referência | ATV610D22N4 |
| Linha de Produto | Altivar 610 Easy |
| Nome abreviado do dispositivo | ATV610 |
| Tipo de produto ou componente | Propulsor de velocidade variável |
| Aplicação específica do produto | Ventilador Bomba Compressor Transportador |
| Variante | Versão padrão |
| Destino do produto | Motores assíncronos |
| Modo de montagem | Montagem em armário |
| Filtro EMC | Integrado para EN/IEC 61800-3 categoria C3 com 50m max cabo do motor |
| Grau de proteção IP | IP20 |
| Frequência de alimentação | 50..60 Hz +/-5 % |
| Número de rede de fases | Trifásico |
| Tensão nominal de fornecimento | 380...460 V - 15...10 % |
| Alimentação do motor kW | 22 kW of direito normal 18,5 kW of trabalho pesado |
| Alimentação do motor cv | 30 hp of direito normal 25 hp of trabalho pesado |
| Corrente da linha | 41,9 A a 380 V (direito normal) 36,2 A a 460 V (direito normal) 36 A a 380 V (trabalho pesado) 31,6 A a 460 V (trabalho pesado) |
| Linha potencial Isc | 22 kA |
| Potência aparente | 28,8 kVA a 460 V (direito normal) 25,2 kVA a 460 V (trabalho pesado) |
| Corrente de saída contínua | 46,3 A a 4 kHz of direito normal 39,2 A a 4 kHz of trabalho pesado |
| Corrente momentânea máxima | 50,9 A durante 60 s (direito normal) 58,8 A durante 60 s (trabalho pesado) |
| Perfil de controle de motor assíncrono | Configuração de fábrica Rácio de frequência / tensão, compensação IR automática (U / f + Uo automática) Controle vetorial de fluxo sem realimentação |
| Frequência de saída | 0,0001…0,5 kHz |
| Frequência de comutação nominal | 4 kHz |
| Frequência de comutação | 2...12 kHz ajustável |
| Número de velocidades pré-definidas | 16 velocidades pré-selecionadas |
| Protocolo da porta de comunicação | Modbus serial |
| Placa de opção | Slot A: placa de comunicação, Profibus DP V1 Slot A: cartão de extensão de E/S digital ou analógica Slot A: cartão de saída de relé |
Complementar
| Tensão de saída | <= tensão da fonte de alimentação |
| Resolução de frequência | Unidade visor: 0,1 Hz Entrada analógica: 0.012 / 50 Hz |
| Conexão elétrica | Ao controle, Conexão por parafuso: 0,5...1,5 mm² Lado da linha, terminal de parafuso: 16 mm² Motor, terminal de parafuso: 16 mm² |
| Tipo de conector | 1 RJ45 (no terminal gráfico remoto) of Modbus serial |
| Interface física | 2 fios RS 485 para Modbus serial |
| Estrutura de transmissão | RTU of Modbus serial |
| Taxa de transmissão | 4,8, 9,6, 19,2, 38,4 kbit / s para Modbus serial |
| Tipo de polarização | Sem impedância of Modbus serial |
| Número de endereços | 1…247 para Modbus serial |
| Alimentação | Alimentação externa para as entradas digitais: 24 V CC (19…30 V), <1,25 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos Alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC +/- 5 %, <10 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos |
| Sinalização local | 2 LEDs para locais de diagnóstico 1 LED (Amarelo) para status de comunicação incorporado 2 LEDs (Duas cores) para estado do módulo de comunicação 1 LED (Vermelho) para presença de tensão |
| Número de entrada analógica | 3 |
| Tipo da entrada analógica | EA1, EA2, EA3 tensão configurável através de software: 0..10 V CC, Impedância: 30 kOhm, Resolução 12 bits EA1, EA2, EA3 corrente configurável através de software: 0..20 mA, Impedância: 250 Ohm, Resolução 12 bits AI2, AI3 sonda de temperatura configurável por software ou sensor de nível de água |
| Número de entrada digital | 6 |
| Tipo de entrada digital | ED1 ... ED6 programável como entrada lógica, 24 V CC (<= 30 V), Impedância: 3.5 kOhm ED5, ED6 programáveis como entrada de pulso: 0…30 kHz, 24 V CC (<= 30 V) |
| Número de saída analógica | 2 |
| Tipo da saída analógica | Corrente configurável através de software AQ1, AQ2: 0..20 mA, Resolução 10 bits Tensão configurável através de software AQ1, AQ2: 0..10 V CC impedância 470 Ohm, Resolução 10 bits |
| Número de saída de relé | 3 |
| Tempo de atualização | Saída de relé (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Corrente de comutação mínima | Saída de relé R1, R2, R3: 5 mA a 24 V CC |
| Corrente de comutação máxima | Saída de relé R1, R2, R3 Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA Saída de relé R1, R2, R3 Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC Saída de relé R1, R2, R3 Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA Saída de relé R1, R2, R3 Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC |
| Isolamento | Entre os terminais de alimentação e de controle |
| Resistência de isolamento | > 1 MOhm 500 V CC em 1 minuto à terra |
| Nível de ruído | 65 dB conforme 86/188/CEE |
| Padrões | EN/IEC 61800-3 2 Ambiente categoria C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 60721-3 |
Medidas
| Altura | 495 mm 580 mm com placa EMC |
| Largura | 211 mm |
| Profundidade | 232 mm |
| Peso do produto | 13,5 kg |
