Inversor de frequência pré programado de fábrica, com manual completo em português. Fácil instalação e parametrização.
Em caso de aplicação específica, mande-nos uma mensagem que enviamos o inversor totalmente programado e testado para você.

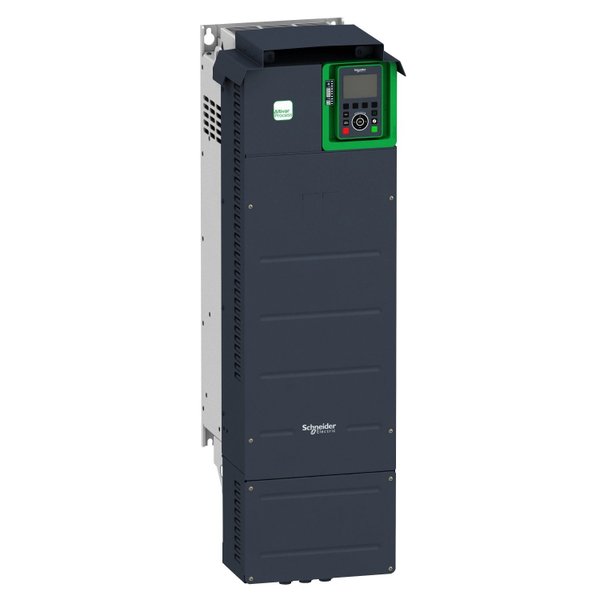

Os inversores de frequência Altivar Process 900 atendem as principais necessidades dos processos focados em movimentações mecânicas e sólidos, principalmente nos segmentos de Óleo e Gás, MMM, Alimentos e Bebidas e WWW. O modelo ATV930D90N4 é recomendado para motores com range de potência de 90kW/125hp, para aplicações que requerem sobrecarga leve (até 120%), e 75kW/100hp, quando requerem sobrecarga alta (até 150%), e possui alimentação trifásica de 380...480Vac.
Vantagens:
- Filtro CC incorporado
- Integração com EcoStruxure e SoMachine
- Comunicação Ethernet/IP e Modbus/TCP, que permitem integração em arquiteturas de automação
- Serviços de rede que garantem a continuidade da operação mesmo em caso de falha de conexão
- Servidor da Web e registo de dados que reduzem tempo de inatividade, apresentam soluções rápidas e manutenção preventiva
- Desempenho ambiental do produto Green PremiumTM
| Fabricante | SCHNEIDER |
| Código Referência | ATV930D90N4 |
| Linha de Produto | Altivar Process ATV900 |
| Aplicação do dispositivo | Aplicação industrial |
| Tipo de produto ou componente | Propulsor de velocidade variável |
| Destino do produto | Motores síncronos Motores assíncronos |
| aplicação específica do produto | Processos para industrial |
| variante | Versão padrão Com picador de travagem |
| Número de rede de fases | Trifásico |
| Modo de montagem | Montagem em armário |
| Protocolo da porta de comunicação | Ethernet/IP Modbus serial Modbus TCP |
| tensão nominal de fornecimento | 380 ... 480 V - 15...10 % |
| alimentação do motor kW | 90,0 kW of direito normal 75,0 kW of trabalho pesado |
| alimentação do motor cv | 125,0 hp of direito normal 100,0 hp of trabalho pesado |
| corrente de saída contínua | 173 A a 2,5 kHz of direito normal 145 A a 2,5 kHz of trabalho pesado |
| filtro EMC | Integrado |
| grau de proteção IP | IP21 |
| lógica de entrada digital | 16 velocidades pré-selecionadas |
| perfil de controle de motor assíncrono | Configuração de fábrica Controle vetorial de fluxo sem realimentação Rácio de frequência / tensão, compensação IR automática (U / f + Uo automática) |
| frequência de comutação | 1...8 kHz ajustável 2,5...8 kHz com |
| frequência de comutação nominal | 2,5 kHz |
| corrente da linha | 156,2 A a 380 V (direito normal) 134,3 A a 380 V (trabalho pesado) 135,8 A a 48 V (direito normal) 118,1 A a 48 V (trabalho pesado) |
| Frequência da rede | 50...60 Hz |
| linha potencial Isc | 50 kA |
Complementar
| número de entrada digital | 10 |
| tipo de entrada digital | DI1...DI8 programável, 24 V CC (<= 30 V), Impedância: 3.5 kOhm DI7, DI8 programáveis como entrada de pulso: 0…30 kHz, 24 V CC (<= 30 V) STOA, STOB torque de segurança desligado, 24 V CC (<= 30 V), Impedância: > 2.2 kOhm |
| número de saída digital | 2 |
| tipo de saída digital | Saída lógica DQ+ 0…1 kHz <= 30 V CC 100 mA Programável como saída por impulso DQ+ 0…30 kHz <= 30 V CC 20 mA Saída lógica DQ- 0…1 kHz <= 30 V CC 100 mA |
| Número de entrada analógica | 3 |
| tipo da entrada analógica | EA1, EA2, EA3 tensão configurável através de software: 0..10 V CC, Impedância: 30 kOhm, Resolução 12 bits EA1, EA2, EA3 corrente configurável através de software: 0...20 mA/4...20 mA, Impedância: 250 Ohm, Resolução 12 bits |
| Número de saída analógica | 2 |
| tipo da saída analógica | Tensão configurável através de software AQ1, AQ2: 0..10 V CC impedância 470 Ohm, Resolução 10 bits Corrente configurável através de software AQ1, AQ2: 0..20 mA impedância 500 Ohm, Resolução 10 bits |
| número de saída de relé | 3 |
| tipo de saída de relé | Lógica do relé configurável R1: relé de falha NA/NF durabilidade elétrica 100000 ciclos Lógica do relé configurável R2: relé de sequência NA durabilidade elétrica 1000000 ciclos Lógica do relé configurável R3: relé de sequência NA durabilidade elétrica 1000000 ciclos |
| corrente de comutação mínima | Saída de relé R1, R2, R3: 5 mA a 24 V CC |
| Meio físico | Ethernet 2 fios RS 485 |
| Tipo de conector | 2 RJ45 1 RJ45 |
| taxa de transmissão | 10, 100 Mbits 4.8 kbps 9600 bit/s 19200 bit/s |
| número de endereços | 1…247 |
Medidas
| Altura | 922 mm |
| Largura | 290 mm |
| Profundidade | 325,5 mm |
| Peso do produto | 59,5 kg |
