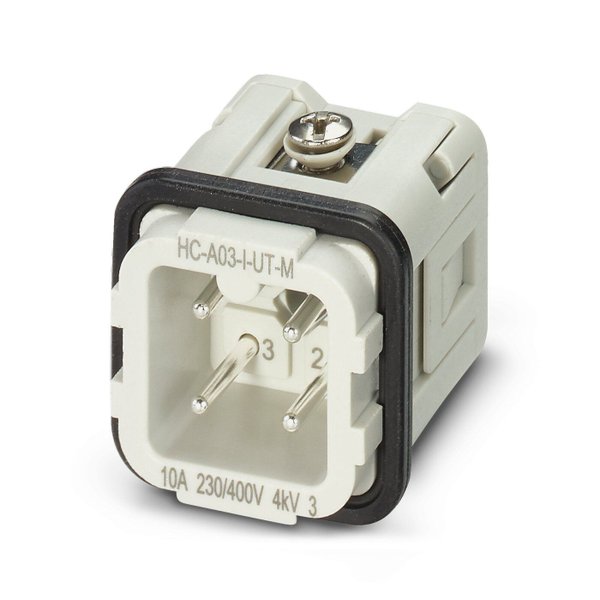

Inserto de contato, número de polos: 3+PE, tamanho: D7, quantidade de conexões por polo: 1, Pino, Conexão a parafuso, 230 V/400 V, 10 A, 0,5 mm2 ... 2,5 mm2
| Tipo de produto | Inserto de contato de polo fixo |
| Formato | D7 |
| Número de polos | 3 |
| Face de encaixe | 3+PE |
| Numeração do contato | 1 - 3 |
| Quantidade de conexões por polo | 1 |
| Tipo de contato | girado |
| Série | HC-A |
| Categoria de sobretensão | III |
| Tipo de conexão | Conexão a parafuso |
| Perfil de conexão | 0,5 mm² ... 2,5 mm² |
| Perfil de conexão AWG | 20 ... 14 |
| Torque de aperto | 0,25 Nm ... 0,5 Nm 0,5 Nm ... 0,8 Nm (Parafusos de fixação para montagem na caixa HEAVYCON) |
| Comprimento do isolamento dos condutores individuais | 5 mm |
| Tensão de dimensionamento | 415 V (Condutor-terra) 690 V (Condutor-condutor) |
| Tensão nominal | 230 V (Condutor-terra) 400 V (Condutor-condutor) |
| Tensão de dimensionamento dos contatos de potência | 230/400 V |
| Tensão de choque de dimensionamento | 4 kV |
| Corrente nominal | 10 A |
| SCCR | 5 kA (UL 2237) |
| Ciclos de encaixe | ≥ 500 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material vedação Vedação de perfil | NBR, condutor |
| Material de contato | Liga de cobre |
| Normas / Determinações | PC: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
Medidas
| Largura | 34 mm |
| Altura | 34,4 mm |
| Comprimento | 111 mm |
| Diâmetro de contato | 2,5 mm |
