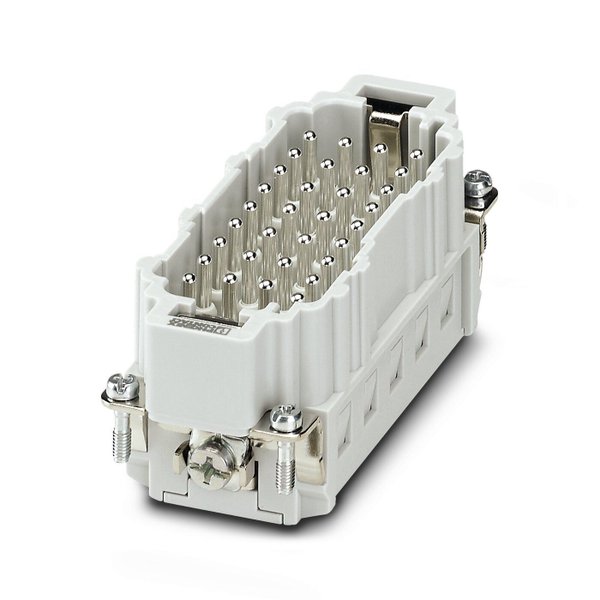

Inserto de contato, número de polos: 32+PE, tamanho: B16, contatos de potência: 32, contatos de controle: 0, quantidade de conexões por polo: 1, Pino, Conexão Push-in, 500 V, 16 A, 0,5 mm2 ... 2,5 mm2 , aplicação: Potência
• Instalação fácil sem ferramentas, inclusive em estado montado, graças à tecnologia de conexão push-in
• O mais rápido tempo de instalação em comparação com outras tecnologias de conexão
• Cabeamento rápido e sem esforço, especialmente com proporções de espaço restritas
• Cabeamento automatizado possível graças ao robô
• Cabeamento e operação seguros por meio de atuadores de cores contrastantes
• Resistências a choques e vibrações conforme DIN EN 61373
• Codificação rápida e econômica com perfis de plástico
• Alta densidade de contato
| Tipo de produto | Inserto de contato de polo fixo |
| Formato | B16 |
| Número de polos | 32 |
| Face de encaixe | 32+PE |
| Numeração do contato | 1 - 32 |
| Quantidade de conexões por polo | 1 |
| Tipo de contato | girado |
| Série | HC-BB |
| Categoria de sobretensão | III |
| Tipo de conexão | Conexão a parafuso |
| Perfil de conexão | 0,5 mm² ... 2,5 mm² |
| Perfil de conexão AWG | 20 ... 14 |
| Torque de aperto | 0,8 Nm ... 1,2 Nm (Conexão PE) 0,5 Nm ... 0,8 Nm (Parafusos de fixação para montagem na caixa HEAVYCON) |
| Comprimento do isolamento dos condutores individuais | 10 mm |
| Tensão nominal | 500 V |
| Tensão de teste | 6 kV |
| Corrente nominal | 16 A (Contatos de potência) |
| Ciclos de encaixe | ≥ 500 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Normas / Determinações | PC: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
Medidas
| Largura | 34 mm |
| Altura | 33,2 mm |
| Comprimento | 84,5 mm |
| Diâmetro de contato | 2,5 mm |
