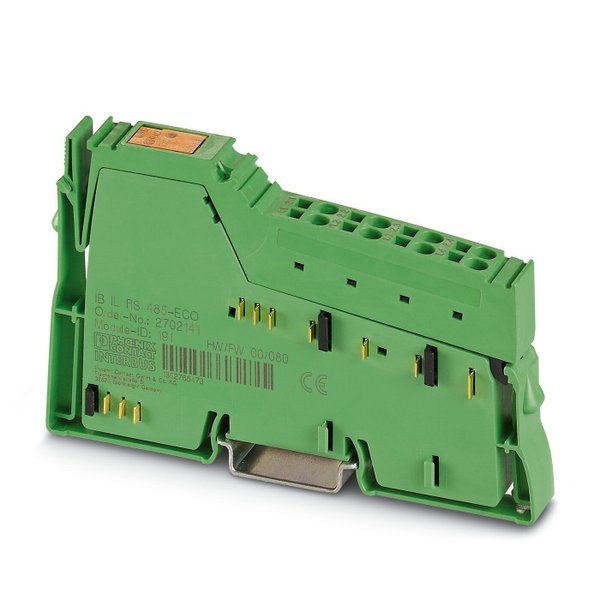

Terminal De Comunicação Inline Eco, Para A Transmissão Serial De Dados, 1 Canal De Entrada E Saída Serial Na Versão Rs-485, Com Conector De Encaixe
O terminal está previsto para aplicação dentro de uma estação Inline. O borne possibilita a operação de equipamentos periféricos comercialmente disponíveis com interface serial em um sistema de bus. Os terminais Inline ECO estão certificados para a faixa de temperatura de 0 °C até +55 °C. A base eletrônica e o conector Inline estão incluídos no volume de fornecimento.
• Um canal de entrada e saída serial na versão RS-485
• Os dados são transmitidos no modo transparente
• Taxa de transmissão ajustável até 38400 Bit/s
• Número de bits de dados, bits de parada e paridade ajustável
• Parametrização mediante dados de processo
| Código | 2702141 |
| Marca | Phoenix Contact |
| Interfaces | |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| RS-485 | |
| Número de interfaces | 1 |
| Tipo de conexão | conexão à mola |
| Velocidade de transmissão | 110 Bit/s ... 38400 Bit/s (parametrizável) |
| Tipo de conexão | Cobre |
| Protocolos compatíveis | Transparente |
| Bits de dados | 6 ... 8 |
| Bits de parada | 1 ou 2 |
| Bateria de entrada | 4 kByte |
| Bateria de saída | 1 kByte |
| Características elétricas | |
| Potenciais | Alimentação da lógica (UL) |
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de corrente | máx. 85 mA; típ. 70 mA |
| Consumo | típ. 525 mW |
| Dados de conexão | |
| Tecnologia de conexão | Conector de encaixe Inline |
| Tipo de conexão | conexão à mola |
| Bitola do condutor, fixa: | 0,08 mm² ... 1,5 mm² |
| Bitola de condutor flexível: | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG: | 28 ... 16 |
| Comprimento de isolamento | 8 mm |
| Tipo de montagem | Montagem em trilho de fixação |
| Cor | verde |
Medidas
| Largura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
