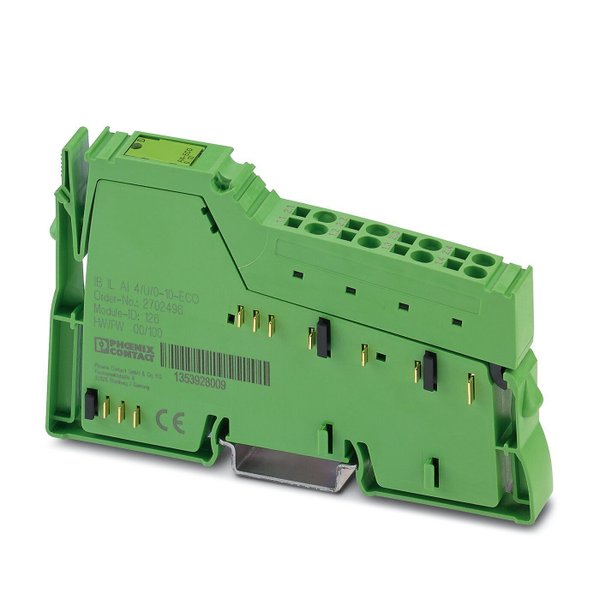

O terminal está previsto para aplicação dentro de uma estação Inline. Ele serve para o registro de sinais de tensão analógicos. Os valores de medição são apresentados no formato de representação normalizada. Os terminais Inline ECO estão certificados para a faixa de temperatura de 0 °C até +55 °C. A base eletrônica e o conector Inline estão incluídos no volume de fornecimento.
• 4 canais de entrada analógicos
• Conexão dos sensores com tecnologia de 2 condutores
• Faixa de tensão : 0 V ... 10 V
• Formato de dados: representação normalizada
• Resolução: 12 bits
• Indicação de diagnóstico
| Código | 2702496 |
| Marca | Phoenix Contact |
| Interfaces | |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Dados da entrada | |
| Denominação entrada | Entradas analógicas |
| Descrição da entrada | Entradas de terminação simples, tensão |
| Quantidade de entradas | 4 |
| Resolução Conversor A/D | 12 Bit |
| Tipo de conexão | Conector Inline |
| Tecnologia de conexão | 2 condutores |
| Indicação sobre tecnologia de conexão | blindado, par trançado |
| Sinal de entrada tensão | 0 V ... 10 V |
| Resistência de entrada entrada de tensão | 115 kΩ |
| Formatos de dados | Representação normalizada |
| Representação do valor de medição | 16 bits |
| Ligação de proteção | Proteção contra sobrecarga; máx. ±30 V DC |
| Proteção contra transientes | Diodo supressor |
| Características elétricas | |
| Consumo de corrente | típ. 0,8 W; máx. 0,9 W |
| Potenciais: Alimentação da lógica (UL) | |
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de corrente | máx. 70 mA; típ. 60 mA |
| Potenciais: Alimentação dos módulos analógicos (UANA) | |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 20 mA; típ. 15 mA |
| Dados de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Tipo de conexão | conexão à mola |
| Bitola do condutor, fixa | 0,08 mm² ... 1,5 mm² |
| Bitola de condutor flexível | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de isolamento | 8 mm |
| Tipo de montagem | Montagem em trilho de fixação |
| Cor | verde |
Medidas
| Largura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
