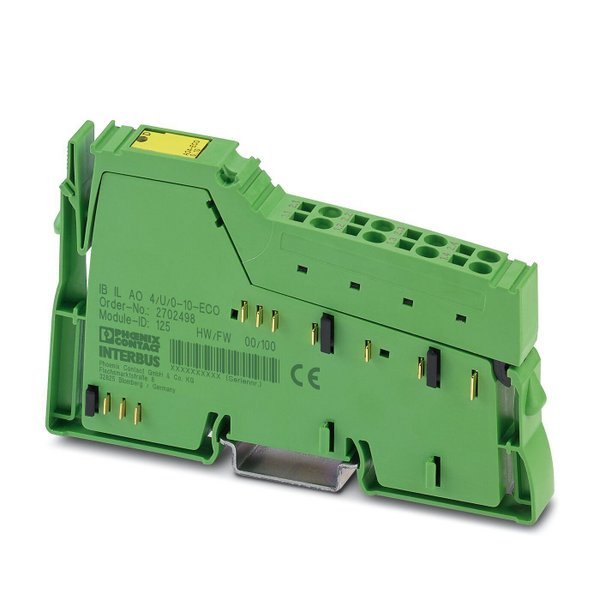

O terminal está previsto para aplicação dentro de uma estação Inline. Ele serve para a emissão de sinais de tensão analógicos. Os valores de saída são apresentados no formato de representação normalizada. Os terminais Inline ECO estão certificados para a faixa de temperatura de 0 °C até +55 °C. A base eletrônica e o conector Inline estão incluídos no volume de fornecimento.
Inline, Terminal de saída analógica, Saídas analógicas: 4, 0 V ... 10 V, tecnologia de conexão: 2 condutores, velocidade de transmissão no bus local: 500 kBit/s, grau de proteção: IP20, incluindo conector Inline
• 4 canais de saída analógicos
• Conexão dos atuadores com tecnologia de 2 condutores
• Faixa de tensão : 0 V ... 10 V
• Formato de dados: representação normalizada
• Resolução: 12 bits
• Indicação de diagnóstico
| Código | 2702498 |
| Marca | Phoenix Contact |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Dados de saída | |
| Denominação saída | Saídas analógicas |
| Tecnologia de conexão | 2 condutores |
| Indicação sobre tecnologia de conexão | blindado, par trançado |
| Quantidade de saídas | 4 |
| Resolução Conversor D/A | 12 Bit |
| Ligação de proteção | Proteção contra de curto-circuito, proteção contra sobrecarga ; Eletrônico Ligação de proteção Proteção contra transientes; Diodo supressor |
| Formatos de dados | Representação normalizada |
| Representação do valor de saída | 16 bits |
| Atualização de dados de processo | < 10 ms |
| Sinal de saída tensão | 0 V ... 10 V |
| Carga/carga de saída da saída de tensão | > 2 kΩ |
| Características elétricas | |
| Consumo de corrente | típ. 1,3 W; máx. 1,4 W |
| Potenciais: Alimentação da lógica (UL) | |
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de corrente | máx. 70 mA; típ. 60 mA |
| Potenciais: Alimentação dos módulos analógicos (UANA) | |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 45 mA; típ. 35 mA |
| Dados de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Tipo de conexão | conexão à mola |
| Bitola do condutor | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de isolamento | 8 mm |
| Tipo de montagem | Montagem em trilho de fixação |
| Cor | verde |
Medidas
| Largura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
