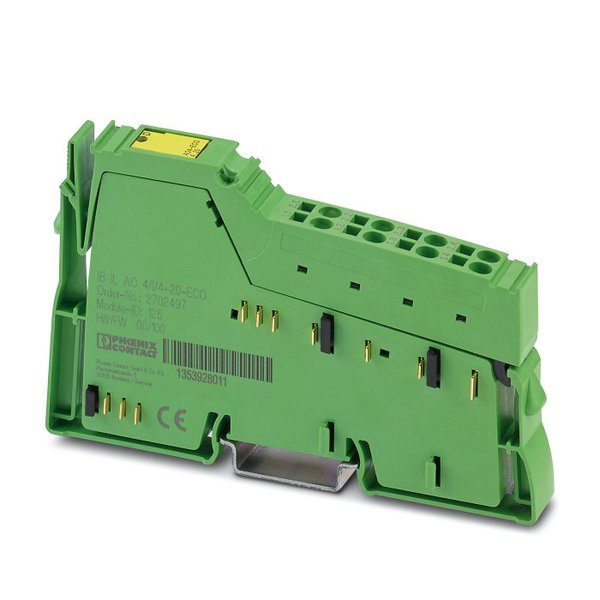

O terminal está previsto para aplicação dentro de uma estação Inline. Ele serve para fornecer sinais analógicos de corrente. Os valores de saída são apresentados no formato de representação normalizada. Os terminais Inline ECO estão certificados para a faixa de temperatura de 0 °C até +55 °C. A base eletrônica e o conector Inline estão incluídos no volume de fornecimento.
Inline, Terminal de saída analógica, Saídas analógicas: 4, 4 mA ... 20 mA, tecnologia de conexão: 2 condutores, velocidade de transmissão no bus local: 500 kBit/s, grau de proteção: IP20, incluindo conector Inline
• 4 canais de saída analógicos
• Conexão dos atuadores com tecnologia de 2 condutores
• Faixa de corrente: 4 mA ... 20 mA
• Formato de dados: representação normalizada
• Resolução: 12 bits
• Indicação de diagnóstico
| Código | 2702497 |
| Marca | Phoenix Contact |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Dados de saída | |
| Denominação saída | Saídas analógicas |
| Tecnologia de conexão | 2 condutores |
| Indicação sobre tecnologia de conexão | blindado, par trançado |
| Quantidade de saídas | 4 |
| Resolução Conversor D/A | 12 Bit |
| Ligação de proteção | Proteção contra de curto-circuito, proteção contra sobrecarga ; Eletrônico Proteção contra transientes; Diodo supressor |
| Formatos de dados | Representação normalizada |
| Representação do valor de saída | 16 bits |
| Atualização de dados de processo | < 10 ms |
| Sinal de saída corrente | 4 mA ... 20 mA |
| Carga/carga de saída da saída de corrente | < 300 Ω |
| Características elétricas | |
| Consumo de corrente | típ. 1,4 W; máx. 1,9 W |
| Potenciais: Alimentação da lógica (UL) | |
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de corrente | Máx. 50 mA; típ. 40 mA |
| Potenciais: Alimentação dos módulos analógicos (UANA) | |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 85 mA; típ. 65 mA |
| Dados de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Tipo de conexão | conexão à mola |
| Bitola do condutor | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de isolamento | 8 mm |
| Tipo de montagem | Montagem em trilho de fixação |
| Grau de proteção | IP20 |
Medidas
| Largura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
