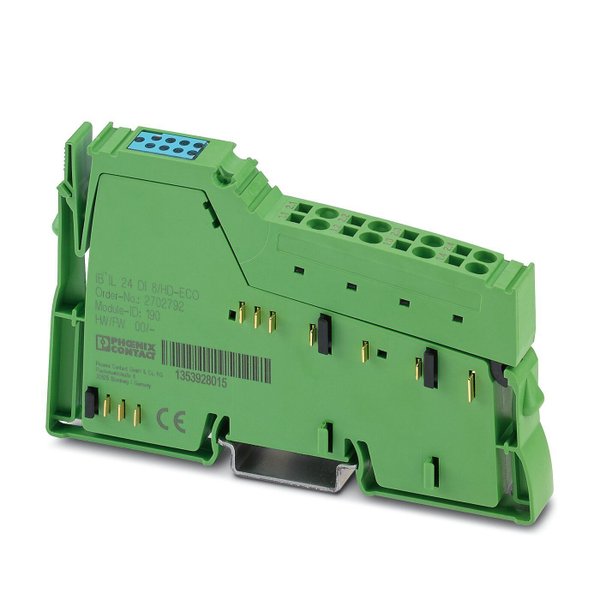

O terminal está previsto para aplicação dentro de uma estação Inline. Ele serve para o registro de sinais digitais. Os terminais Inline ECO estão certificados para a faixa de temperatura de 0 °C até +55 °C. A base eletrônica e o conector Inline estão incluídos no volume de fornecimento.
Terminal de entrada digital, Entradas digitais: 8, 24 V DC, tecnologia de conexão: 1 condutor, velocidade de transmissão no bus local: 500 kBit/s, grau de proteção: IP20.
• 8 entradas digitais
• Conexão dos sensores com tecnologia de 1 condutor
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Dados da entrada | |
| Denominação entrada | Entradas digitais |
| Descrição da entrada | EN 61131-2 Tipo 1 e 3 |
| Quantidade de entradas | 8 |
| Tipo de conexão | conexão à mola |
| Tecnologia de conexão | 1 condutor |
| Tensão de entrada | 24 V DC |
| Faixa de tensão de entrada sinal "0" | -3 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 11 V DC ... 30 V DC |
| Tensão de entrada nominal | 24 V DC |
| Corrente de entrada nominal | típ. 2,4 mA |
| Tempo de resposta típico | < 1 ms |
| Características elétricas | |
| Alimentação da lógica (UL ) | |
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de corrente | máx. 30 mA |
| Consumo | máx. 0,225 W |
| Alimentação do circuito de segmento (US ) | |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 5,5 mA |
| Dados de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Tipo de conexão | conexão à mola |
| Bitola do condutor | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de isolamento | 8 mm |
| Temperatura ambiente (funcionamento) | 0 °C ... 55 °C |
| Grau de proteção | IP20 |
| Tipo de montagem | Montagem em trilho de fixação |
Medidas
| Largura | 12,2 mm |
| Altura | 119,8 mm |
| Comprimento | 71,5 mm |
| Cor | verde |
| Peso | 81,9 g |
