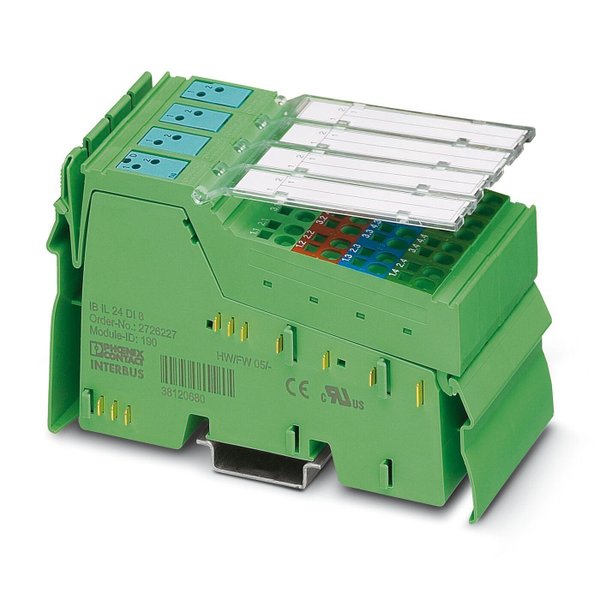

Inline, Terminal de entrada digital, Entradas digitais: 8, 24 V DC, tecnologia de conexão: 4 condutores, velocidade de transmissão no bus local: 500 kBit/s, grau de proteção: IP20, incluindo conectores Inline e campos de identificação
• 8 entradas digitais
• Conexão dos sensores com tecnologia de 2, 3 ou 4 condutores
• Corrente de carga máxima permitida por sensor: 250 mA
• Máximo consumo de energia permitido no terminal: 2 A
| Formato | modular |
| Tipo de produto | Componentes E/S |
| Família de produtos | Inline |
| Escopo de entrega | Incluindo conectores Inline e campos de identificação |
| Número de canais | 8 |
| Modo operacional | Operação de dados de processo com um byte |
| Denominação entrada | Entradas digitais |
| Descrição da entrada | EN 61131-2 Tipo 1 |
| Quantidade de entradas | 8 |
| Extensão da linha | máx. 30 m (para o sensor) |
| Tipo de conexão | conexão à mola |
| Tecnologia de conexão | 4 condutores |
| Tensão de entrada | 24 V DC |
| Faixa de tensão de entrada sinal "0" | -3 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 15 V DC ... 30 V DC |
| Tensão de entrada nomina | 24 V DC |
| Corrente de entrada nomina | min. 5 mA (com tensão nominal) |
| Tempo de resposta típico | < 1 ms |
| Ligação de proteção | Proteção contra de curto-circuito, proteção contra sobrecarga |
| Denominação conexão | Conector de encaixe Inline |
| Grau de proteção | IP20 |
| Tipo de montagem | Montagem em trilho de fixação |
Medidas
| Largura | 48,8 mm |
| Altura | 119,8 mm |
| Comprimento | 71,5 mm |
| Cor | verde |
