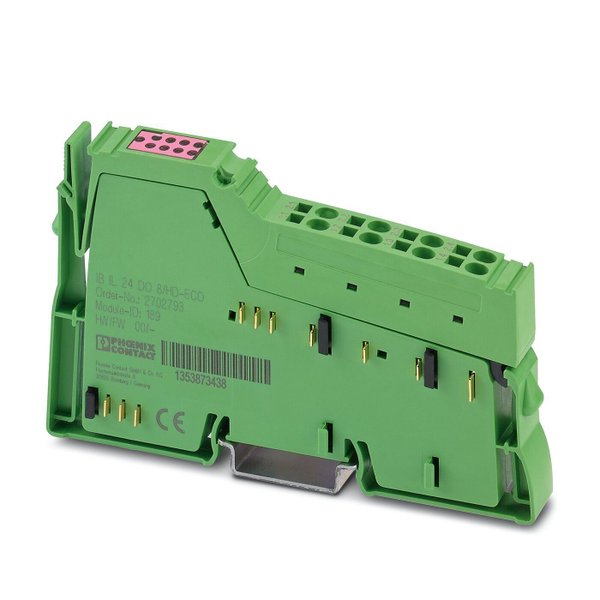

O terminal está previsto para aplicação dentro de uma estação Inline. Ele serve para a emissão de sinais digitais. Os terminais Inline ECO estão certificados para a faixa de temperatura de 0 °C até +55 °C. A base eletrônica e o conector Inline estão incluídos no volume de fornecimento.
Terminal de saída digital, Saídas digitais: 8, 24 V DC, tecnologia de conexão: 1 condutor, velocidade de transmissão no bus local: 500 kBit/s, grau de proteção: IP20.
• 8 saídas digitais
• Conexão dos atuadores com tecnologia de 1 condutor
• Corrente nominal por saída: 500 mA
• Corrente total do terminal: 4 A
• Saídas com proteção contra curto-circuito e sobrecarga
| Código | 2702793 |
| Marca | Phoenix Contact |
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Dados da saída | |
| Denominação saída | Saídas digitais |
| Tipo de conexão | conexão à mola |
| Tecnologia de conexão | 1 condutor |
| Quantidade de saídas | 8 |
| Ligação de proteção | Proteção contra sobrecarga, proteção contra curto-circuito das saídas; eletrônico |
| Tensão de saída | 24 V DC (US - 1 V) |
| Máxima corrente de saída por canal | 500 mA |
| Máxima corrente de saída por módulo | 4 A |
| Tensão de saída nominal | 24 V DC |
| Tensão de saída em estado desligado | máx. 1 V |
| Corrente de saída em estado desligado | máx. 300 µA |
| Carga nominal indutiva | 12 VA (1,2 H, 48 Ω) |
| Carga nominal lâmpadas | 12 W |
| Carga nominal ôhmica | 12 W (48 Ω) |
| Características elétricas | |
| Consumo de corrente | máx. 0,85 W (Módulo completo) |
| Alimentação da lógica (UL ) | |
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de corrente | máx. 30 mA |
| Consumo | máx. 0,225 W |
| Alimentação do circuito de segmento (US ) | |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 4 A |
| Dados de conexão | |
| Denominação conexão | Conector de encaixe Inline |
| Tipo de conexão | conexão à mola |
| Bitola do condutor | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de isolamento | 8 mm |
| Temperatura ambiente (funcionamento) | 0 °C ... 55 °C |
| Grau de proteção | IP20 |
| Tipo de montagem | Montagem em trilho de fixação |
| Cor | verde |
Medidas
| Largura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
