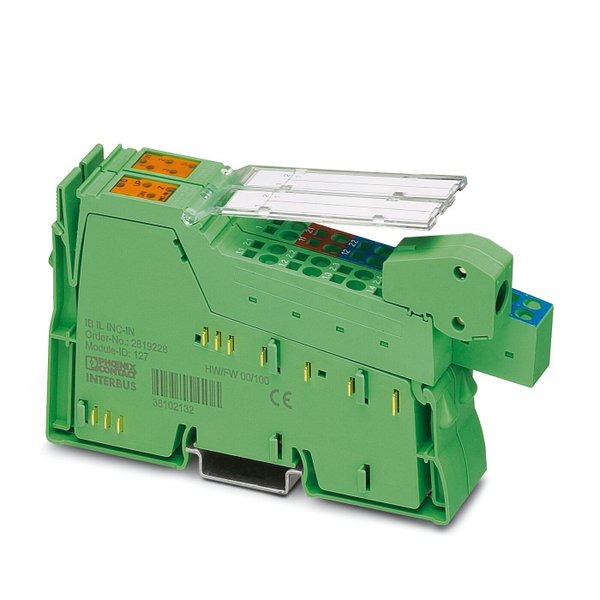

Módulo de Entrada Encoder Incremental e 3 Entradas Digitais IB IL INC-IN-PAC 2861755 Phoenix Contact
O terminal está previsto para aplicação dentro de uma estação Inline. O borne serve para o registro de posições, comprimentos ou posições angulares com encoders funcionando de forma relativa (encoders incrementais). Ao borne podem ser ligados tanto encoders simétricos (RS-422), como encoders assimétricos (5 V DC até 24 V DC) com sinais de onda quadrada. Podem ser lidos encoders rotativos ou sistemas de medição de comprimento com ou sem impulso Z. Para maior segurança operacional, todas as entradas de encoder são monitoradas quanto à ruptura de linha. Em um modo operacional especial, o borne suporta os encoders incrementais com codificação de distância que permitem reduzir o deslocamento de referenciação para distâncias muito pequenas. Além da entrada para sinais de encoder, o borne oferece três entradas digitais de 24 V DC, uma entrada para interruptores de referência e duas entradas para interruptores de posição final. Aqui podem ser ligados sensores de 2 ou 3 condutores. Além disso, poderá utilizar a entrada E3 como saída Open-Collector.
Suas vantagens
• Compatível com encoder incremental com sinais simétricos conforme o padrão EIA RS-422 (Line Driver)
• Suporta encoders incrementais com sinais assimétricos (pressionar-puxar, push-pull)
• Alimenta encoders com uma tensão de 5 V ou 24 V
• Três entradas digitais para conexão de duas chaves de fim de curso ou um conector de referência
• Frequência de entrada máxima 300 kHz
• Valor real de posição de 25 bits
• Avaliação exata mediante exploração simples, dupla ou quádrupla
• Exibição da direção de rotação por LED
Dados Técnicos
| Formato | modular |
| Tipo de produto | Componentes E/S |
| Família de produtos | Inline |
| Modo operacional | Operação de dados de processo com duas palavras |
| Denominação entrada | Entradas digitais |
| Descrição da entrada | EN 61131-2 Tipo 1 |
| Quantidade de entradas | 3 |
| Tipo de conexão | conexão à mola |
| Tecnologia de conexão | 3 condutores |
| Tensão de entrada nominal | 24 V DC |
| Denominação saída | Saídas digitais |
| Quantidade de saídas | 1 (NPN, função dupla da entrada E3) |
| Faixa de tensão | 19,2 V DC ... 30 V DC |
| Denominação conexão | Conector de encaixe Inline |
| Bitola do condutor | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Comprimento de isolamento | 8 mm |
| Grau de proteção | IP20 |
| Tipo de montagem | Montagem em trilho de fixação |
Medidas
| Largura | 24,4 mm |
| Altura | 140,5 mm |
| Profundidade | 71,5 mm |
| Cor | verde |
