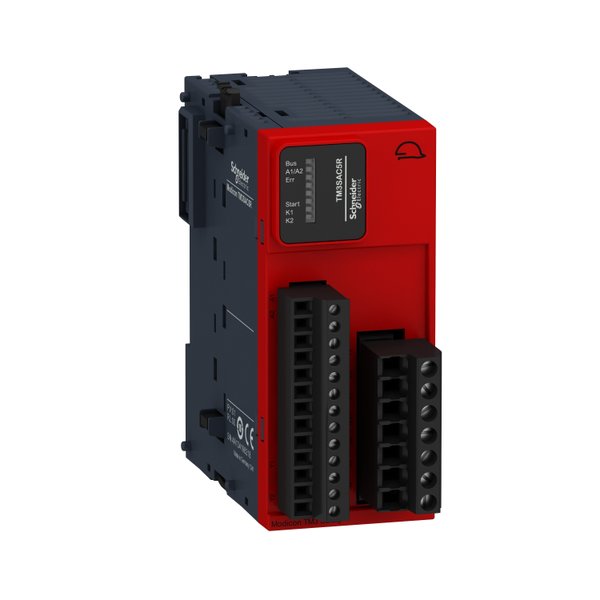

Este módulo de expansão de segurança do TM3 monitora os botões de encerramento de emergência e interruptores limitados para estar em conformidade com o PLD / categoria 3. Ele atende aos requisitos de PL D/Categoria 3 em conformidade com EN/ISO 13849-1 e SILCL 2 em conformidade com EN/IEC 62061. Ele completa sua configuração Modicon M221, M241 ou M251 PLC com uma E/S de segurança dedicada, sem a necessidade de usar um controlador de segurança completo. Possui terminais removíveis para um aperto de controle mais fácil e melhor, melhorando assim a confiabilidade da instalação.
| Fabricante | Schneider |
|---|---|
| Tipo de produto ou componente | Módulo de segurança categoria 3 |
| Linha de produto | Modicon TM3 Segurança |
| Nome abreviado do dispositivo | TM3SAC |
| Aplicação do módulo de segurança | P/ monitoramento de interruptor e parada de emergência |
| Função do módulo | Ligação de 1 canal para monitoramento de parada de emergência Ligação de 2 canais para monitoramento de parada de emergência Monitorização de uma proteção móvel com 2 interruptores e arranque automático |
| Nível de segurança | Pode atingir PL d/categoria 3 conforme EN/ISO 13849-1: 2008 Pode atingir PL d/categoria 3 conforme EN/ISO 13849-2: 2012 Pode atingir SILCL 2 conforme EN/IEC 62061: 2005 Pode atingir SIL 2 conforme EN/IEC 61508: 2010 |
| Tempo de sincronização entre entradas | Ilimitado |
| Tipo de saída | Abertura instantânea de relé, 3 NA circuito(s), livre de potencial |
| Número de circuitos de segurança | 3 NA para abertura instantânea de relé |
| Tensão de comutação máxima | 230 V categoria de utilização CA-15 a 50 Hz (abertura instantânea de relé) 24 V categoria de utilização CC-13 (abertura instantânea de relé) |
| Tensão nominal de fornecimento [Us] | 24 V - 15...20 % CC |
| Potência Consumida (W) | 0,2 W a 5 V CC 3,6 W a 24 V CC |
| Tipo de proteção de entrada | Interno, eletrônico |
| Tensão de circuito de controle | 24 V CC |
| Distância máxima do cabo entre dispositivos | 30 m |
| Capacidade de corte | 360 VA retenção CA-15 B300 saída do relé 3600 VA irrupção CA-15 B300 saída do relé 4 A 24 V 50 ms CC-13 saída do relé |
| Corrente térmica de saída | 6 A por relé para saída do relé |
| [Ith] corrente térmica convencional ao ar livre | 18 A |
| Classificação do fusível associado | 4 A gG ou gL para saída do relé conforme EN/IEC 60947-5-1 6 A Ação rápida para saída do relé conforme EN/IEC 60947-5-1 |
| Corrente de saída mínima | 10 mA para saída do relé |
| Tensão de saída | 10 V saída do relé |
| Maximum response time on input open | 40 ms |
| [Ui] tensão nominal de isolação | 300 V (graus de poluição 2) conforme IEC 60647-5-1 |
| [Uimp] tensão suportável de impulso nominal | 4 kV categoria de sobretensão III conforme IEC 60647-5-1 |
| Consumo de corrente | 100 mA a 24 V CC a alimentação externa (do estado ligado) |
| Sinalização local | 6 LEDs (verde/vermelho) para usuário |
| Conexão elétrica | Terminal de parafuso |
| Suporte de montagem | Calha Tipo TH35-7.5 cartola conforme IEC 60715 Calha top tipo chapéu TH35-15 conforme IEC 60715 Montagem na parede utilizando fixadores |
| Altura | 94 mm |
| Profundidade | 73 mm |
| Largura | 43,7 mm |
| Peso líquido | 0,19 kg |
