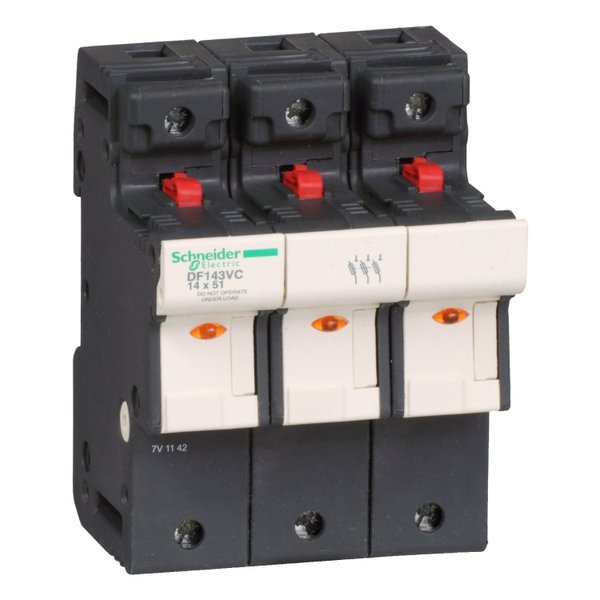

Porta fusível modular TeSys DF, 3 polos (3P), para proteção de circuitos de controle até 50A/690V. Para ser usado com fusíveis 14x51mm com rebatedor até 50A e corrente de curto circuito até 120kA@400V. Para ser equipado com um módulo de contato auxiliar de interrupção antecipada DF14AM* (a ser solicitado separadamente), fornece indicação de fusível queimado por LED. Compacto (largura 79mm), pode ser utilizado em painéis modulares, encaixe em trilho DIN 35mm, conexão por terminais de parafuso. Ligações de fusíveis com percussor (14x51mm aM, tipo gG) e auxiliares adicionais (kits de montagem de porta-fusíveis, marcadores de encaixe) estão disponíveis (a serem pedidos separadamente). Vendido em lotes de 2 unidades. Certificação multipadrões (IEC, UL reconhecido, CSA, EAC), produto Green Premium (RoHS/REACh).
| Linha de Produto | TeSys |
| Nome do produto | TeSys DF |
| Tipo de produto ou componente | Suporte para fusível |
| Nome abreviado do dispositivo | DF14 |
| Compatibilidade do produto | DF3EA fuse cartridge striker DF3EN fuse cartridge striker DF14AM bloco de contato auxiliar |
| Descrição de polos | 3P |
| Tamanho do fusível | 14 x 51 mm |
| Tipo de fusível | , gG , aM |
| Tipo de controle | Alavanca articulada |
| Sinalização local | Indicação de fusível queimado |
| Tensão de operação nominal | 690 V CA 690 V CC |
| Corrente nominal de operação | 50 A |
| Tensão de isolamento nominal | 690 V CA |
| Tensão nominal suportável de impulso | 8 kV |
| Corrente admissível de pico nominal | 15 kA com ligações tubulares conforme IEC 60269-1 |
| Resistência a curtos-circuitos | 120 kA 400 V para IEC 60947-3 120 kA 500 V para IEC 60947-3 80 kA 690 V para IEC 60947-3 |
Complementar
| Suporte de montagem | Trilho DIN de 35mm |
| Posição de montagem | Vertical (tolerância: +/- 23°) |
| Conexões - terminais | Terminais de parafuso 1 cabo(s) 2,5…25 mm² rígido Terminais de parafuso 2 cabo(s) 2,5…10 mm² rígido Terminais de parafuso 1 cabo(s) 2,5…25 mm² Flexível with or without Terminais de parafuso 2 cabo(s) 2,5…10 mm² Flexível with or without |
| Torque de aperto | 3,5 N.m |
| Normas | EN/IEC 60947-3 EN/IEC 60269-2 UL 4248-1 CSA C22.2 No 4248-1 |
| Certificações do produto | IEC UL recognized CSA EAC |
Medidas
| Altura | 110,8 mm |
| Largura | 79 mm |
| Profundidade | 76,5 mm |
| Peso do produto | 0,423 kg |
