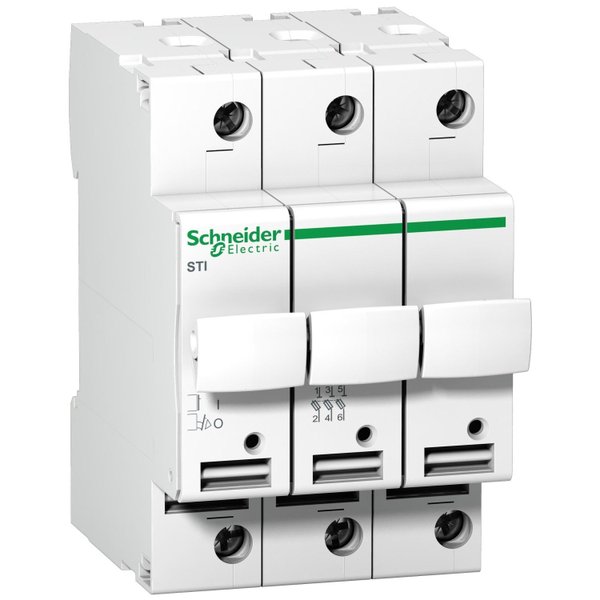

O porta-fusível Acti9 STI da Schneider Electric oferece proteção contra sobrecarga e curto-circuito. Este produto possui 3 polos e opera na tensão de 500V AC com fusíveis tipo AM e GG de 10,3 x 38 mm. É usado para aplicações terciárias e industriais que exigem um alto poder de interrupção. Este porta-fusíveis desempenha a função de isolamento e não deve ser usado como interruptor. Além disso, possui proteção IP20 e pode ser montado em trilho DIN. Também pode ser equipado com cartucho tipo aM ou gG (gL - gI), com ou sem indicador de queima opcional. Este dispositivo está em conformidade com as normas IEC 60947-3 e IEC 60269-2. Os porta-fusíveis Acti9 STI levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Vantagens:
- Dispositivo de travamento da alavanca na posição aberta ou fechada
- Slot adicional para fusível de reposição
- Marcadores para acessórios encaixáveis
- Ampla faixa de operação: temperaturas de -20°C a 60°C
- Produto com baixo impacto ambiental, Green Premium
| Linha de Produto | Acti9 |
| Nome do produto | Acti9 STI |
| Tipo de produto ou componente | Seccionador de fusíveis |
| Nome abreviado do dispositivo | STI |
| Descrição de polos | 3P |
Complementar
| Corrente nominal | 2 A 4 A 6 A 10 A 16 A 20 A 25 A |
| Tipo de fusível | GG AM |
| Tamanho do fusível | 10,3 x 38 mm |
| Tensão de operação nominal | 500 V CA |
| Tensão de isolamento nominal | 500 V CA 50/60 Hz |
| Modo de montagem | De encaixe |
| Suporte de montagem | Trilho DIN |
| Desvios de 9 mm | 6 |
| Conexões - terminais | Terminais de parafuso1 cabo(s)0,75…10 mm² rígido Terminais de parafuso1 cabo(s)0,5…6 mm² Flexível Terminais de parafuso2 cabo(s)0,75…4 mm² rígido Terminais de parafuso2 cabo(s)0,5…6 mm² Flexível |
| Comprimento da decapagem do fio | 12 mm |
| Torque de aperto | 2 N.m |
| Normas | IEC EN 60947-3 IEC 60269-1/2 |
| Grau de proteção IP | IP20 |
Medidas
| Altura | 81 mm |
| Largura | 54 mm |
| Profundidade | 75 mm |
| Cor | Branco |
