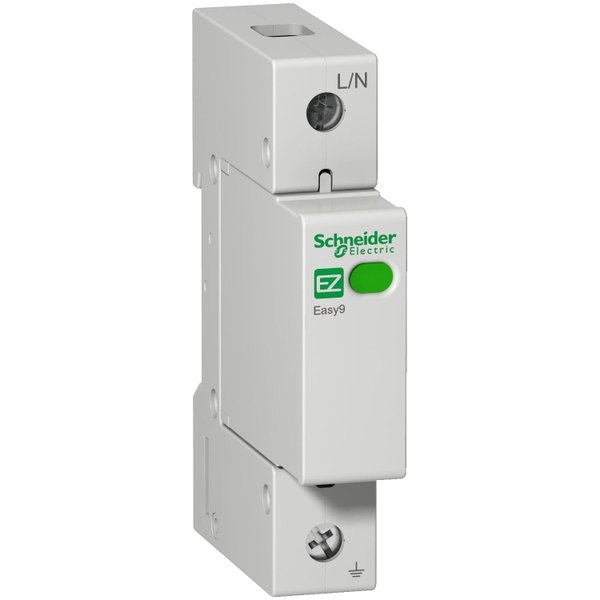

Os protetores de surto DPS Easy9 da Schneider Electric são destinados à proteção das instalações elétricas e dos equipamentos eletroeletrônicos contra os efeitos indiretos causados pelas descargas atmosféricas. Este produto possui 1 polo e corrente máxima de descarga de 20kA. Esta protetor de surto DPS possui proteção IP20 e pode ser montado em trilho DIN. Este produto está em conformidade com IEC 61643-1. Os protetores de surto DPS Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e com baixo teor de CO2.
Suas Vantagens:
- Redireciona a sobretensão para o terra, evitando danos ao equipamento
- Fácil de instalar e usar
- Compatível com os sistemas de aterramento TT e TNS e com todos os painéis e quadros de distribuição de baixa tensão
- Técnica e esteticamente consistente
- Produto com baixo impacto ambiental, Green Premium
| Fabricante | SCHNEIDER |
| Linha de produto | Easy9 |
| Código Referência | EZ9L33120 |
| Tipo de produto ou componente | Proteção contra sobretensão |
| Polos | 1P |
| sinalização remota | Sem |
| tipo de proteção contra sobretensão | Rede de distribuição elétrica |
| esquema de aterramento | TT TN |
| tipo de dispositivo secionador | Disjuntor associado a 230 V |
Complementar
| tipo de classe de proteção contra sobretensão | Tipo 2 |
| tecnologia de proteção contra sobretensão | MOV |
| corrente de descarga nominal | Modo comum: 10 kA (L/PE) Modo comum: 10 kA (N/PE) |
| corrente de descarga máxima | Modo comum: 20 kA L/PE Modo comum: 20 kA N/PE |
| [Uc] tensão máxima de operação contínua | Modo comum: 275 V L/PE Modo comum: 275 V N/PE |
| Nível máximo de proteção de tensão [Up] | Modo comum <1,3 kV tipo 2 L/PE |
| sinalização local | Verde e vermelho sinalizador |
| Modo de montagem | De encaixe |
| Suporte de montagem | Trilho DIN |
| desvios de 9 mm | 2 |
| Altura | 90 mm |
| Largura | 18 mm |
| profundidade | 66,2 mm |
| cor | Cinza (RAL 7035) |
| Tempo de resposta | <= 25 ns |
| conexões - terminais | Terminal tipo túnel (parte de baixo) 5…35 mm² sólido ou flexível |
| Torque de aperto | 3,5 N.m |
Meio ambiente
| Normas | IEC 61643-11 |
| Certificações do produto | CE |
| Grau de proteção IP | No terminal: IP20 |
| umidade relativa | 5…90 % |
| Altitude de funcionamento | 2000 m |
| Temperatura ambiente para funcionamento | -5…60 °C |
| Temperatura ambiente para armazenamento | -5…70 °C |
