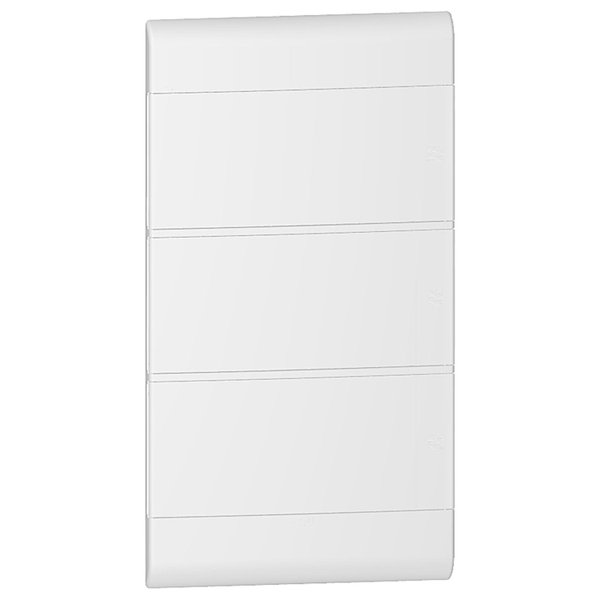

Os quadros, ou caixas, de distribuição Easy9 da Schneider Electric foram desenvolvidos para instalação de dispositivos modulares DIN no setor residencial. Quadro distribuição embutido de 36 módulos de 18mm. Esta caixa de distribuição elétrica tem capacidade de até 80A. Este produto está em conformidade com IEC 60670-1. Os quadros de distribuição Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e com baixo teor de CO2.
- Design ergonômico e facilidade de instalação
- Portas reversíveis com abertura 180°
- Entrada de cabos nas quatro faces com orifícios pré-marcados
- Trilho DIN de metal
- Produto com baixo impacto ambiental, Green Premium
| linha | Easy9 |
| Nome do produto | Easy9 QE |
| Tipo de produto ou componente | Invólucro |
| tipo de invólucro | Invólucro modular |
| Número de módulos de 18 mm por linha | 12 |
| descrição da placa de montagem | Sem placa de montagem |
Complementar
| montagem em invólucro | Embutir |
| desvios de 9 mm | 24 |
| Número de linhas horizontais | 3 |
| número total de módulos de 18 mm | 36 |
| tipo de calha | Calha assimétrica de 35 mm |
| Tipo de instalação | Interior |
| entrada de cabo | Orifícios pré-recortados |
| Tipo de porta | Simples |
| abertura de porta | Reversível (180 °) |
| [In] corrente nominal | 80 A |
| [Ue] Tensão de operação nominal | 400 V CA |
| [Uimp] Tensão suportável de impulso nominal | 2,5 kV |
| [Ui] tensão de isolamento nominal | 500 V |
| material do invólucro | Invólucro: plástico autoextinguivel |
| Normas | IEC 60670-1 IEC 60670-24 |
| resistência a incêndios | 650 °C ( 30 s ) conforme IEC 60695-2-11 |
| grau de proteção IP | IP40 conforme IEC 60529 (fechado) |
| Grau de proteção IK | IK06 conforme IEC 62262 |
| Grau de poluição | 2 |
| classe de isolamento elétrico | Classe II |
| Temperatura ambiente para funcionamento | -5…60 °C |
| Temperatura ambiente para armazenamento | -15…70 °C |
Medidas
| Largura | 310 mm |
| altura | 560 mm |
| Profundidade | 108,5 mm |
| profundidade incorporada | 68 mm |
| profundidade interna | 56 mm |
| cor | Branco (RAL 9003) |
