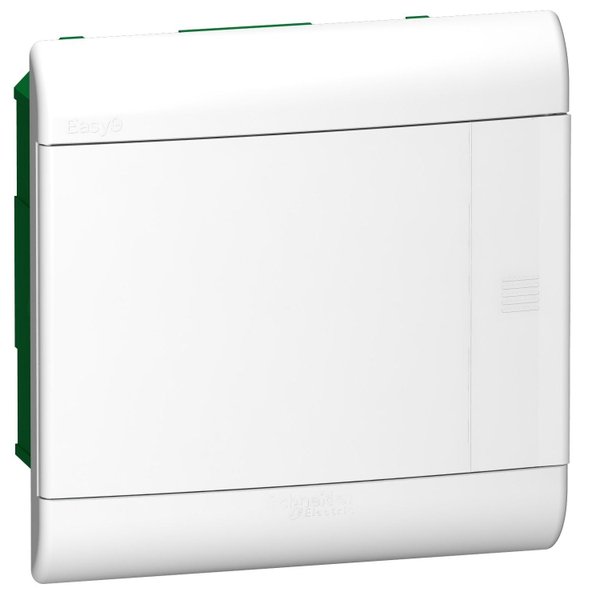

Os quadros, ou caixas, de distribuição Easy9 da Schneider Electric foram desenvolvidos para instalação de dispositivos modulares DIN no setor residencial. Quadro distribuição embutido de 8 módulos de 18mm. Esta caixa de distribuição elétrica tem capacidade de até 63A. Este produto está em conformidade com IEC 60670-1. Os quadros de distribuição Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e com baixo teor de CO2.
- Design ergonômico e facilidade de instalação
- Portas reversíveis com abertura 180°
- Entrada de cabos nas quatro faces com orifícios pré-marcados
- Trilho DIN de metal
- Produto com baixo impacto ambiental, Green Premium
| linha | Easy9 |
| Nome do produto | Easy9 QE |
| Tipo de produto ou componente | Invólucro |
| tipo de invólucro | Invólucro modular |
| Número de módulos de 18 mm por linha | 8 |
| descrição da placa de montagem | Sem placa de montagem |
Complementar
| montagem em invólucro | Embutir |
| desvios de 9 mm | 16 |
| Número de linhas horizontais | 1 |
| número total de módulos de 18 mm | 8 |
| tipo de calha | Calha assimétrica de 35 mm |
| Tipo de instalação | Interior |
| entrada de cabo | Orifícios pré-recortados |
| Tipo de porta | Simples |
| abertura de porta | Reversível (180 °) |
| [In] corrente nominal | 63 A |
| [Ue] Tensão de operação nominal | 400 V CA |
| [Uimp] Tensão suportável de impulso nominal | 2,5 kV |
| [Ui] tensão de isolamento nominal | 500 V |
| material do invólucro | Invólucro: plástico autoextinguivel |
| Normas | IEC 60670-1 IEC 60670-24 |
| resistência a incêndios | 650 °C ( 30 s ) conforme IEC 60695-2-11 |
| grau de proteção IP | IP40 conforme IEC 60529 (fechado) |
| Grau de proteção IK | IK06 conforme IEC 62262 |
| Grau de poluição | 2 |
| classe de isolamento elétrico | Classe II |
| Temperatura ambiente para funcionamento | -5…60 °C |
| Temperatura ambiente para armazenamento | -15…70 °C |
Medidas
| Largura | 208 mm |
| altura | 210 mm |
| Profundidade | 96,3 mm |
| profundidade incorporada | 61 mm |
| profundidade interna | 59 mm |
| cor | Branco (RAL 9003) |
