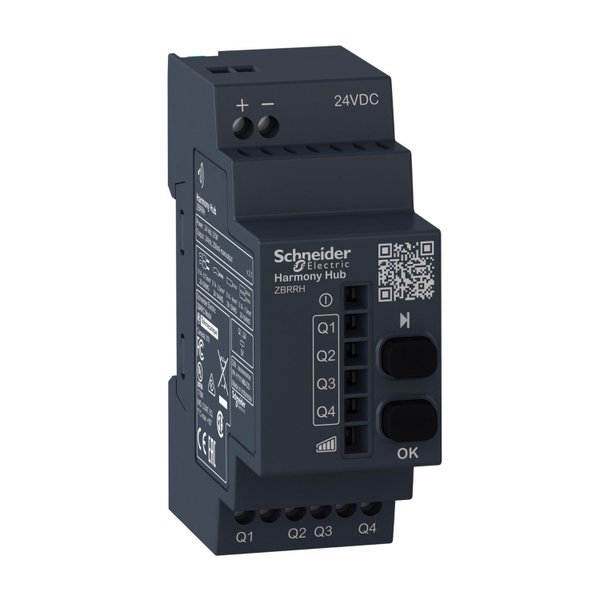

O ZBRRH é um receptor programável biestável que faz parte da linha Harmony XB5R de plástico e XB4R de metal sem fio e botões sem bateria. Possui um receptor configurável equipado com 2 botões (teach e configuração de parâmetros), 6 LEDs indicadores (ligado, modos de função, status de saída, intensidade do sinal). É fornecido configurado para função de saída monoestável e pode ser configurado para funções biestável e parada/partida. Sua tensão de alimentação é de 24VCC.
| Fabricante | SCHNEIDER |
|---|---|
| Código Referência | ZBRRH |
| Linha de produto | Harmony |
| Tipo de produto ou componente | Receptor sem fios |
| aplicação específica do produto | Interface para o centro Harmony |
| função do módulo | Bi-estável |
| tempo de reset | 2 ms Atraso |
| frequência de transmissão | 2405 MHz |
| classe de emissão | 5M00G7W |
| Tipo de antena | Omnidirecional |
Complementar
| Tipo de saída | Transistor PNP |
|---|---|
| contatos de saída | 4 PNP |
| faixa de tempo de atraso | 0,5 s (tolerância: - 15...15 %) |
| corrente de comutação máxima | 0,2 mA CC |
| corrente de comutação mínima | 10 mA a 5 V CC |
| Tensão nominal de alimentação [Us] | 24 V CC - 15...20 % |
| queda de tensão máxima | <2 V CC a 2 A |
| Protocolo da porta de comunicação | Zigbee Green Power a 2,4 GHz conforme IEEE 802.15.4 |
| distância de detecção máxima | 100 m Em campo aberto 25 m Transmissor em uma botoeira plástica tipo XAL D e receptor em uma botoeira metálica 40 m transmissor em forma de caixa XAL D, receptor na caixa de metal e uso relé de antena |
| tempo de resposta | <30 ms Depois que o transmissor trava |
| Utilização dos canais | 1 Hub Harmonia por receptor |
| categoria de uso | CC-13 conforme EN/IEC 60947-5-1 |
| consumo máximo de energia em VA | 20 VA CC |
| consumo máximo de energia em W | 20 W CC |
| capacidade de interrupção | 4,8 W (Por saída) |
| proteção contra sobrecarga e curtos-circuitos | 0,4 A Fusível tipo Ação rápida |
| posição de operação | Qualquer posição Sem redução de valor |
| conexão elétrica | 1 cabo condutor 0,14…2,5 mm² - AWG 26...AWG 14 - Sólido - Sem a extremidade do cabo conforme IEC 60947-1 2 cabos condutores 0,14…1,5 mm² - AWG 26...AWG 16 - Sólido - Sem a extremidade do cabo conforme IEC 60947-1 1 cabo condutor 0,14…4 mm² - AWG 26...AWG 12 - Flexível - Com a extremidade do cabo conforme IEC 60947-1 2 cabos condutores 0,14…1,5 mm² - AWG 26...AWG 16 - Flexível - Com a extremidade do cabo conforme IEC 60947-1 |
| torque de aperto | 0,5…1 N.m conforme EN/IEC 60947-1 |
| material do invólucro | Plástico autoextintor |
| LED de status de indicação | 1 LED Verde para Ligar 1 LED Verde e amarelo para Sinal de recepção 4 LEDs Verde para Relé ligado |
| suporte de montagem | Trilho DIN de 35mm conforme EN/IEC 60715 Placa de montagem |
| tensão nominal suportada de frequência de curta duração | 1 kV 50 Hz conforme EN/IEC 60947-5-1 |
| [Uimp] Tensão suportável de impulso nominal | 0,8 kV |
| resistência a sobretensão | 0,5 kV Modo diferencial conforme IEC 61000-4-5 1 kV Modo comum conforme IEC 61000-4-5 |
| consumo máximo de energia em W | 1 MW |
| número de canais | 1 |
| técnica de modulação | O-QPSK |
| largura de banda | 5 MHz |
| Ganho da antena | 0 dBi |
| Largura | 36 mm |
| Altura | 108 mm |
| profundidade | 75 mm |
| Peso líquido | 0,13 kg |
