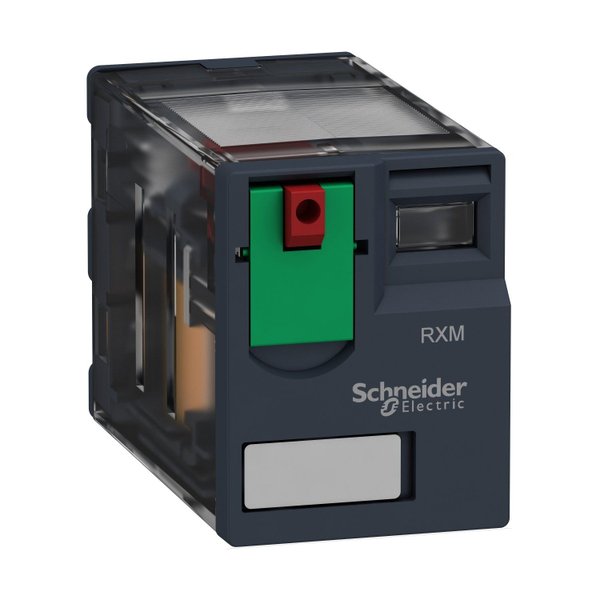

O RXM4AB2B7 é um relé miniatura eletromecânico Harmony RXM. Este é um relé plug-in para ser montado em um soquete RXZE. Possui 4 contatos normalmente aberto fechado com corrente nominal de 6A, tensão do circuito de controle de 24 V CA. Ele também oferece botão de teste locável em uma etapa e indicador mecânico para status de contato. O botão de teste é ativado momentaneamente pressionando o botão azul na frente e travado levantando a parte verde. O indicador mecânico fica próximo ao botão de teste, onde uma bandeira laranja indica o status do contato do relé. Funcionalidade para sistemas lógicos automatizados conectados para complementar as funções de controladores lógicos programáveis industriais (CLPs). Seu design é adequado para máquinas industriais, embalagens, têxteis, HVAC, painéis de controle de automação, quadros de distribuição de baixa/média tensão, controles de motores, interfaces PLC, fontes de alimentação, equipamentos prediais ou médicos, controles de iluminação. É um produto verde premium e está em conformidade com padrões e certificações internacionais como IEC, CE, UL, CSA, EAC, Lloyd's, RoHS e REACH. O relé RXM deve ser usado com um soquete RXZE (braçadeira de parafuso, conector de parafuso, terminal push-in). Para proteger contra vibrações, uma braçadeira de plástico/metal pode ser adicionada ao soquete.
| Linha de produto | Relés Eletromecânicos |
| nome da série | Miniatura |
| Tipo de produto ou componente | Relé tipo plug-in |
| Nome abreviado do dispositivo | RXM |
| Tipo e composição dos contatos | 4 F/A |
| [Uc] Tensão do circuito de controle | 24 V CA 50/60 Hz |
| LED de status de indicação | Com |
| Tipo de controle | Botão de teste bloqueável |
| coeficiente de utilização | 20 % |
Complementar
| forma do pino | Tipo flat |
| [Ui] tensão nominal de isolamento | 250 V conforme IEC 300 V conforme CSA 300 V conforme UL |
| [Uimp] tensão nominal suportável de impulso | 2,5 kV durante 1,2/50 µs |
| Material de contatos | AgNi |
| [Ie] corrente nominal de operação | 3 A a 28 V (CC) NF conforme IEC 3 A a 250 V (CA) NF conforme IEC 6 A a 28 V (CC) NA conforme IEC 6 A a 250 V (CA) NA conforme IEC 6 A a 277 V (CA) conforme UL 8 A a 30 V (CC) conforme UL |
| Corrente de saída contínua | 5 A |
| tensão de comutação máxima | 250 V conforme IEC |
| Carga nominal resistiva | 6 A a 250 V CA 6 A a 28 V CC |
| capacidade de comutação máxima | 1500 VA/168 W |
| capacidade de comutação mínima | 170 mW a 10 mA, 17 V |
| taxa de funcionamento | <= 1200 ciclos / hora subcarga <= 18000 ciclos / hora sem carga |
| durabilidade mecânica | 10000000 ciclos |
| durabilidade elétrica | 100000 ciclos para resistivo carga |
| Consumo médio da bobina em VA | 1,2 a 60 Hz |
| consumo médio | 1,2 VA a 60 Hz |
| limiar da tensão mínima de regulação | >= 0,15 Uc |
| Tempo de operação | 20 ms |
| Tempo de lançamento | 20 ms |
| Resistência média da bobina | 180 Ohm a 20 °C +/- 15 % |
| limites de tensão de funcionamento nominal | 19,2..260,4 V CA |
| dados de fiabilidade de segurança | B10d = 100000 |
| categoria de proteção | RT I |
| níveis de teste | Nível A |
| Posição de operação | Qualquer posição |
| altura total CAD | 82,8 mm |
| profundidade total CAD | 80,35 mm |
| Peso líquido | 0,037 kg |
Meio ambiente
| força dielétrica | 1300 V CA entre os contatos com micro desconexão 2000 V CA entre a bobina e o contato com isolamento básico 2000 V CA entre polos com isolamento básico |
| Certificações do produto | CSA CE Lloyd's UL GOST |
| Normas | CSA C22.2 No 14 EN/IEC 61810-1 UL 508 |
| Temperatura ambiente para armazenamento | -40…85 °C |
| Temperatura ambiente para funcionamento | -40…55 °C |
| resistência à vibração | 3 gn amplitude = +/- 1 mm (f = 10…150 Hz)5 ciclos de operação 5 gn amplitude = +/- 1 mm (f = 10…150 Hz)5 ciclos que não operam |
| Grau de proteção IP | IP40 conforme EN/IEC 60529 |
| resistência ao choque | 10 gn para Em funcionamento 30 gn para fora de funcionamento |
