| Fabricante | SCHNEIDER |
|---|---|
| Código Referência | LZ8H6X53BD |

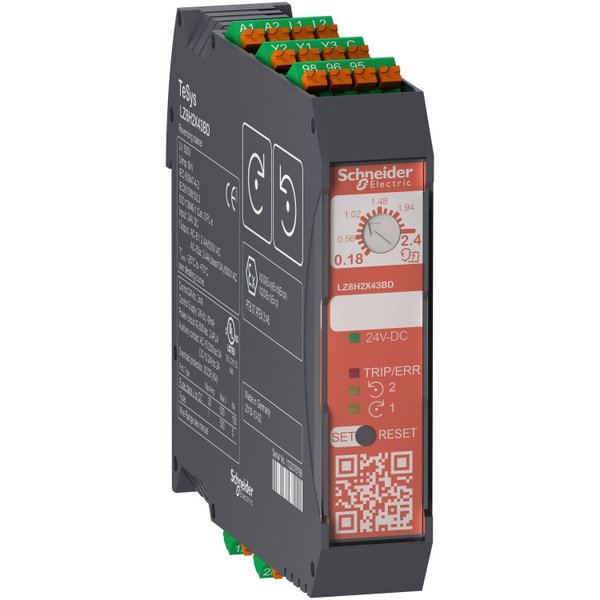

| Nome do Produto | TeSys Hybrid |
| Tipo de produto ou componente | Partida reversível ultracompacto |
| Tipo de partida de motor | Direto on-line |
| Descrição dos polos | 3P |
| [Ue] tensão operacional nominal | 500 V AC |
| [Ie] corrente operacional nominal | 6.5 A at 500 V AC-53A 9 A at 500 V AC-51 5 A at 500 V AC-53A montagem lado a lado 7 A at 500 V AC-51 montagem lado a lado |
| Faixa de ajuste de proteção térmica | 1.5…9 A |
| Potência do motor kW | 1.5 kW at 220 V AC 0.65 1.5 kW at 230 V AC 0.65 2.2 kW at 380 V AC 0.65 3 kW at 400 V AC 0.65 3 kW at 415 V AC 0.65 3 kW at 440 V AC 0.65 3 kW at 500 V AC 0.65 |
| Potência do motor HP | 1 hp at 200 V AC 1.5 hp at 230 V AC 3 hp at 460 V AC |
| [Uc] tensão do circuito de controle | 24 V DC |
| Nível de segurança | SIL 3 em conformidade com IEC 61508-1 função de parada PL = e em conformidade com ISO 13849-1 função de parada SIL 2 em conformidade com IEC 61508-1 proteção de motor |
| Dados de confiabilidade de segurança | MTTFd = 517 anos de função de parada PFHd = 2.67E-9 1/h função de parada SFF = 99% de função de parada SFF = 99% de proteção do motor MTTFd = 447 anos de proteção do motor |
| Classe de sobrecarga térmica | Classe 10A em conformidade com IEC 60947-4-2 |
| Composição de contato auxiliar | 1 sinalização de falha C/O |
|---|---|
| Limites de tensão do circuito de controle | 19.2...30 V DC |
| Consumo atual | <= 40 mA at 24 V DC |
| Reiniciar | Reinicialização elétrica manual |
| Durabilidade elétrica | 30 Mciclos |
| Taxa operacional máxima | 120 cyc/mn AC-51 50 % LIGADO 6 cyc/mn AC-53A 50 % LIGADO |
| Modo de montagem | Por clipes |
| Suporte de montagem | Trilho DIN |
| Conexões - terminais | Terminais de fixação por parafuso 1 cabo(s) 0,2…2,5 mm² - rígido Terminais de fixação por parafuso 1 cabo(s) 0,25…2,5 mm² - flexível - com extremidade de cabo Terminais de fixação por parafuso 1 cabo(s) 0,2…2,5 mm² - flexível - sem extremidade de cabo |
| Torque de aperto | 0,5…0,6 Nm chave de fenda plana Ø 2,5 mm 3 mm |
| Certificações | ATEX como dispositivo associado para proteção de motores nas zonas 1 e 21 CE CULus |
| Padrões | UL 60947-4-1 IEC 60947-4-2 |
| [Ui] tensão nominal de isolamento | 500 V AC 50/60 Hz |
| [Uimp] tensão nominal suportável de impulso | 6 kV |
| Grau de poluição | 2 |
| Largura | 22.5 mm |
| Altura | 99 mm |
| Profundidade | 114.5 mm |
| Peso Líquido | 212 g |
