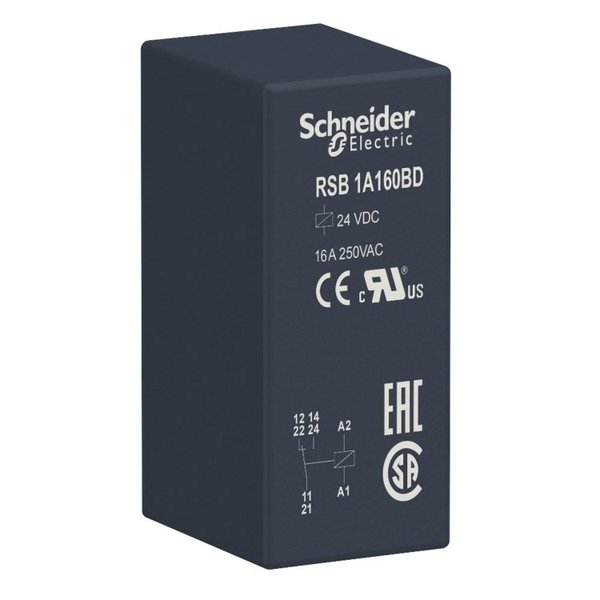

O RSB1A160BD é um relé plug-in de interface da linha Harmony RSB. Tem uma tensão de bobina de controle de 24 VCC e possui 1 contato normalmente aberto fechado com uma corrente de 16A. Ajuda a reduzir o tamanho dos painéis e aumenta a confiabilidade da máquina, podendo ser montado em praticamente qualquer lugar. O tipo plug-in permite fácil instalação e manutenção.
Relés projetados para economizar espaço em painéis e máquinas e que garantem a confiabilidade dos processos onde atuam
Produto ecológico e sustentável com selo Green Premium
Possível utilizar na maioria das aplicações industriais: saídas de CLP, painéis de comando e diversos tipos de máquinas
Possível utilizar com módulos de proteção que ajudam a proteger pessoas e o sistema contra choques elétricos
Desingn modular e simples que facilita a instalação e manutenção de forma rápida e prática
| Linha de produto | Relés Eletromecânicos |
| nome da série | Relé de interface |
| Tipo de produto ou componente | Relé tipo plug-in |
| Nome abreviado do dispositivo | RSB |
| Tipo e composição dos contatos | 1 F/A |
| Operação dos contatos | Padrão |
| [Uc] Tensão do circuito de controle | 24 V CC |
| [Ithe] corrente térmica convencional em isolamento | 16 A a -40…40 °C |
| LED de status de indicação | Sem |
| Tipo de controle | Sem botão |
Complementar
| forma do pino | Tipo flat (pino PCB) |
| Resistência média da bobina | 1440 Ohm rede: CA a 20 °C +/- 10 % |
| [Ue] tensão de operação nominal | 16,8 ... 36 V CC |
| [Ui] tensão nominal de isolamento | 400 V conforme EN/IEC 60947 |
| [Uimp] tensão nominal suportável de impulso | 3,6 kV IEC 61000-4-5 |
| Material de contatos | Liga de prata (AgNi) |
| [Ie] corrente nominal de operação | 16 A (CA-1/CC-1) NA conforme IEC 8 A (CA-1/CC-1) NF conforme IEC |
| corrente de comutação mínima | 10 mA |
| tensão de comutação máxima | 300 V CC conforme IEC |
| Tensão mínima de comutação | 12 V |
| capacidade de comutação máxima | 4000 VA/448 W |
| Carga nominal resistiva | 16 A a 250 V CA 16 A a 28 V CC |
| capacidade de comutação mínima | 120 mW a 10 mA, 12 V |
| taxa de funcionamento | <= 600 ciclos / hora subcarga <= 18000 ciclos / hora sem carga |
| durabilidade mecânica | 30000000 ciclos |
| durabilidade elétrica | 100000 ciclos, 16 A a 250 V, CA-1 NA 100000 ciclos, 8 A a 250 V, CA-1 NF |
| tempo de operação | 20 ms operação 20 ms reposição |
| gravação | CE |
| Consumo médio da bobina | 0,45 W CC |
| limiar da tensão mínima de regulação | >= 0,1 Uc CC |
| dados de fiabilidade de segurança | B10d = 100000 |
| categoria de proteção | RT I |
| níveis de teste | Nível A |
| Posição de operação | Qualquer posição |
| Peso líquido | 0,014 kg |
Meio ambiente
| força dielétrica | 1000 V CA entre os contatos 2500 V CA entre polos 5000 V CA entre a bobina e o contato |
| Normas | UL 508 CSA C22.2 No 14 EN/IEC 61810-1 |
| Certificações do produto | EAC CSA UL |
| Temperatura ambiente para armazenamento | -40…85 °C |
| resistência à vibração | +/- 1 mm (f= 10…55 Hz) conforme EN/IEC 60068-2-6 |
| Grau de proteção IP | IP40 conforme EN/IEC 60529 |
| resistência ao choque | 10 gn (duração = 11 ms) para fora de funcionamento conforme EN/IEC 60068-2-27 5 gn (duração = 11 ms) para Em funcionamento conforme EN/IEC 60068-2-27 |
| Temperatura ambiente para funcionamento | -40…85 °C (CC) |
