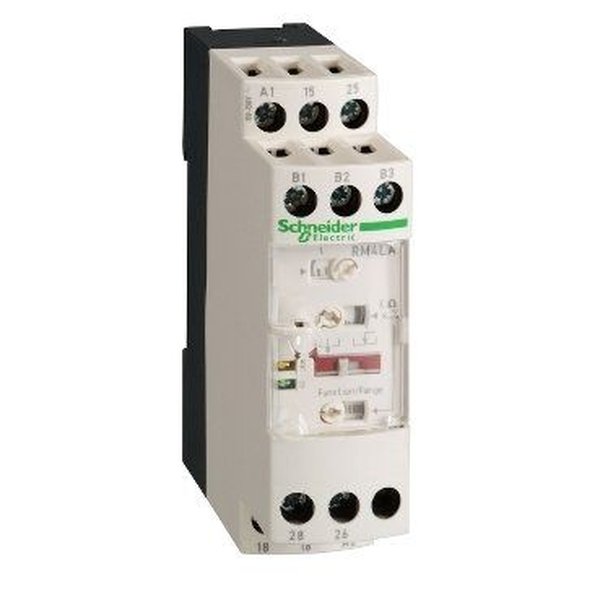

| Fabricante | SCHNEIDER |
|---|---|
| Código Referência | RM4LG01Q |
| Linha de produtos | Relé Harmony |
| Tipo de produto ou componente | Relés industriais de medição e controle |
| Tipo de relé | Relé de controle de nível de líquido |
| Nome do relé | RM4-L |
| Parâmetros monitorados do relé | Detecção por sondas resistivas |
| atraso de tempo | Sem |
| consumo de energia | 2,9 VA CA |
| Tipo e composição de contatos | 1 C/O |
| Tensão máxima de comutação | 440 V CA |
| [Un] tensão nominal nominal | 380...415 V CA 50/60 Hz +/- 5% |
| tolerância de tensão operacional | 0,85...1,1Uc |
| Contatos de saída | 1 C/O |
| Tensão máxima do eletrodo | 24 V CA |
| Corrente máxima do eletrodo | 1mA |
| Capacidade máxima do cabo | 0 mF |
| Escala de sensibilidade | 5...100 kOhm |
| Marcação | CE: LVD 73/23/CEE CE: EMC 89/336/CEE |
| Categoria de sobretensão | III em conformidade com IEC 60664-1 |
| [Ui] tensão nominal de isolamento | 500 V em conformidade com IEC |
| Valor de desconexão de alimentação | > 0,1 Uc |
| Posição operacional | Qualquer posição sem desclassificação |
| Conexões - terminais | Terminais de parafuso, 2 x 1,5 mm²flexíveis com extremidade de cabo Terminais de parafuso, 2 x 2,5 mm²flexíveis sem extremidade de cabo |
| Torque de aperto | 0,6…1,1 Nm |
| Durabilidade mecânica | 3.000.0000 ciclos |
| [Ith] corrente térmica de ar livre convencional | 8A |
| [Ie] corrente operacional nominal | 2 A a 70 °C 24 V DC-13 em conformidade com IEC 60947-5-1/1991 2 A a 70 °C 24 V DC-13 em conformidade com VDE 0660 3 A a 70 °C 115 V AC-15 em conformidade com IEC 60947-5-1/1991 3 A a 70 °C 115 V AC-15 em conformidade com VDE 0660 3 A a 70 °C 24 V AC-15 em conformidade com IEC 60947-5-1/1991 3 A a 70 °C 24 V AC-15 em conformidade com VDE 0660 3 A a 70 °C 250 V AC-15 em conformidade com IEC 60947-5-1/1991 3 A a 70 °C 250 V AC-15 em conformidade com VDE 0660 0,1 A a 70 °C 250 V DC-13 em conformidade com IEC 60947-5-1/1991 0,1 A a 70 °C 250 V DC-13 em conformidade com VDE 0660 0,3 A a 70 °C 115 V DC-13 em conformidade com IEC 60947-5-1/ 1991 0,3 A a 70 °C 115 V DC-13 em conformidade com VDE 0660 |
| Capacidade de comutação em mA | 10 mA a 12 V |
| Tensão de comutação | 250 V CA |
| Material de contatos | Contatos de níquel prateado 90/10 |
| Número de cabos | 2 |
| Descrição dos terminais ISO n°1 | (B1-B2-B3)CO (A1-A2)CO (15-16-18)OC |
| Estado do relé de saída | De acordo com a função escolhida |
| Passos de 9 mm | 2,5 |
| Largura | 22,5mm |
| Peso líquido | 0,165kg |
| Compatibilidade eletromagnética | Descarga eletrostática - nível de teste: 6 kV nível 3 (descarga de contato) em conformidade com IEC 61000-4-2 Descarga eletrostática - nível de teste: 8 kV nível 3 (descarga de ar) em conformidade com IEC 61000-4-2 |
| Padrões | EN/IEC 60255-6 |
| Certificações de produto | GL CSA UL |
| Temperatura do ar ambiente para armazenamento | -40…85 °C |
| Temperatura do ar ambiente para operação | -20…65 °C |
| Grau de proteção IP | IP20 (terminais) em conformidade com IEC 60529 IP50 (invólucro) em conformidade com IEC 60529 |
