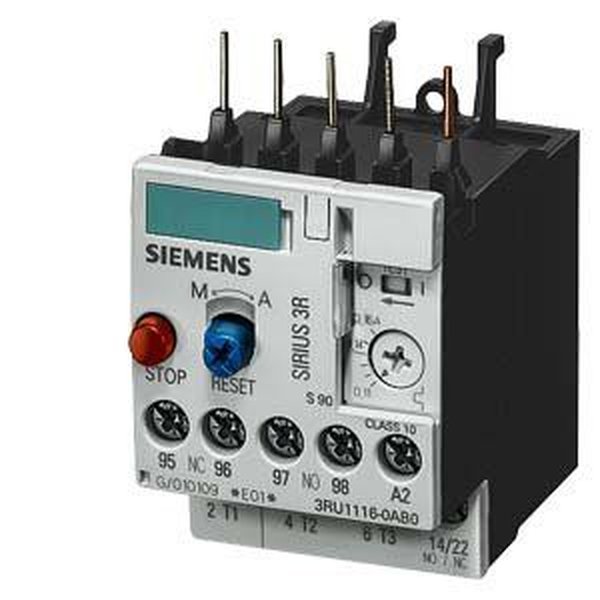

Relé de sobrecarga 1,1...1,6 A para proteção de motor tamanho S00, classe 10 montagem em contator Circuito de corrente principal: conexão parafusada Circuito de corrente auxiliar: conexão parafusada RESET manual automático.
| marca | Siemens | |
| Designação do produto | relé de sobrecarga térmico | |
| Tamanho do relé de sobrecarga | S00 | |
| Tamanho do contactor combinável específico da empresa | S00 | |
| Potência de perda [W] com valor de corrente estipulado | ||
| ? com AC com estado de funcionamento quente | 5,7 W | |
| ? com AC com estado de funcionamento quente por pólo | 1,9 W | |
| Tensão de isolamento com grau de sujidade 3 com AC valor estipulado | 690 V | |
| Resistência à tensão de choque valor estipulado | 6 kV | |
| Classe de protecção IP | ||
| ? na parte frontal | IP20 | |
| Resistência ao choque | 8g / 10 ms | |
| tipo de proteção de ignição | DMT 98 ATEX G 001 | |
| Indicadores de referência segundo a IEC 81346-2:2009 | F | |
| Condições ambientais | ||
| Altura de instalação em caso de altura pelo NN | ||
| ? máximo | 2 000 m | |
| Temperatura ambiente | ||
| ? durante o funcionamento | -20 ... +70 °C | |
| ? durante o armazenamento | -55 ... +80 °C | |
| ? durante o transporte | -55 ... +80 °C | |
| humidade relativa do ar durante o funcionamento | 100 % | |
| Circuito de corrente principal | ||
| Quantidade de pólos para circuito principal | 3 | |
| corrente do valor de resposta ajustável do dispositivo de sobrecarga dependente da corrente | 1,1 ... 1,6 A | |
| Tensão de serviço | ||
| ? a AC-3 valor estipulado máximo | 690 V | |
| Circuto de corrente secundário | ||
| Número de contactos de abertura para contactos auxiliares | 1 | |
| Número de contactos de fecho para contactos auxiliares | 1 | |
| Classe de activação | CLASS 10 | |
| Protecção contra curto-circuito | ||
| Versão do cartucho de fusíveis | ||
| para protecção contra curto-circuito do interruptor auxiliar necessário | fusível gL/gG: 6 A, rápido: 10 A | |
| Montagem/ Fixação/ Dimensões | ||
| Posição de montagem | num nível de montagem vertical +/-135° rotativo, em nível de montagem vertical +/- 45° inclinável para a frente e para trás | |
| Tipo de fixação | Montagem do contactor | |
| Altura | 87 mm | |
| Largura | 45 mm | |
| Profundidade | 78 mm | |
