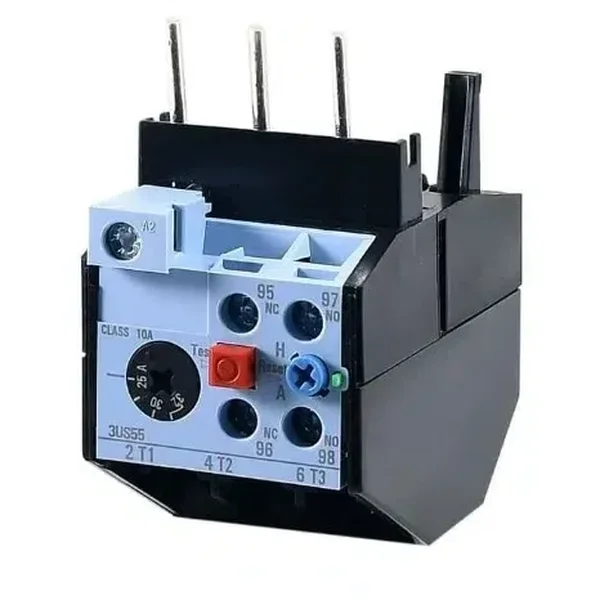

Os relés de sobrecarga da linha 3US são adequados para proteção de motores AC. Para um funcionamento adequado, todas as 3 tiras bimetálicas do relé de sobrecarga se aquecem conforme a corrente que passa. Portanto, os três principais caminhos de realização devem ser conectadas em série com o contator específico.
Funções do relé: Compensação de temperatura, proporcionando maior precisão na atuação; Botão RESET / manual / automático (azul); Botão de teste (vermelho); Indicador de posição da corrente nominal (In); 1 contato auxiliar NA + 1 NF, isolados eletricamente; Terminal para bobina do contator utilizado, facilitando a sua aplicação; Placa de identificação do componente.
| marca | Siemens | |
| modelo | 3US55 | |
| referência | 3US5500-2A | |
| Função de reset automático | sim (Botão azul) | |
| compensação de temperatura | sim | |
| Chave de indicação de estado | sim | |
| Botão função TESTE | sim (Botão vermelho) | |
| Terminal para bobina do contator | sim | |
| Temperatura ambiente admissível | -25... +55°C | |
| Grau de proteção | IP00/aberto ou IP20 para IEC 60947-1 | |
| Tensão nominal de isolamento (grau de poluição 3) | 690 Vca | |
| Tensão nominal de impulso | 6 kV | |
| Tipo de corrente, faixa de frequência | DC; AC até 400 Hz | |
| corrente de sobrecarga | 10 a 16 A | |
| Contatos auxiliares | 1 NA + 1 NF | |
| contator compatível | 3TS33 e 3TS34 | |
