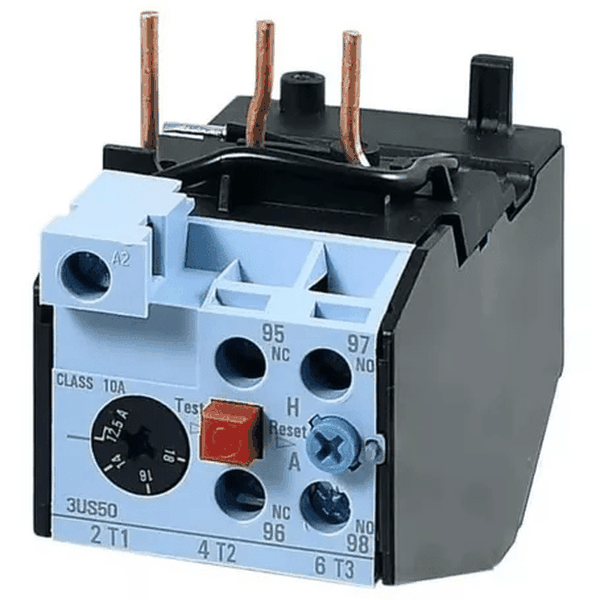

Relé de Sobrecarga 12,5-18A 3US50-002L Siemens
Os relés de sobrecarga da linha 3US são adequados para proteção de motores AC. Para um funcionamento adequado, todas as 3 tiras bimetálicas do relé de sobrecarga se aquecem conforme a corrente que passa. Portanto, os três principais caminhos de realização devem ser conectadas em série com o contator específico.
Funções do relé: Compensação de temperatura, proporcionando maior precisão na atuação; Botão RESET / manual / automático (azul); Botão de teste (vermelho); Indicador de posição da corrente nominal (In); 1 contato auxiliar NA + 1 NF, isolados eletricamente; Terminal para bobina do contator utilizado, facilitando a sua aplicação; Placa de identificação do componente.
| Fabricante | SIEMENS |
|---|---|
| Modelo | 3US50 |
| Referência | 3US50 00-2L |
| Faixa e ajuste de corrente | 12,5...18 A |
| Compatível com Contator | 3TS29 a 3TS32 |
| Classe de disparo | CLASSE 10A (2s<t <10s em 7.2xI (estado frio) e t <2 min em 1.5xI (estado quente) |
| Função de reset automático | Sim |
| compensação de temperatura | Sim |
| Chave de indicação de estado | Sim |
| Botão função TESTE | Sim |
| Terminal para bobina do contator | Sim |
| Temperatura ambiente admissível | -25... +55°C |
| Grau de proteção | IP00/aberto ou IP20 para IEC 60947-1 |
| Circuito principal | |
| Tensão nominal de isolamento (grau de poluição 3) | 690 Vca |
| Tensão nominal de impulso | 6 kV |
| Tipo de corrente, faixa de frequência | DC; AC até 400 Hz |
| Circuito auxiliar | |
| Contatos auxiliares | 1 NO (NA) + 1 NC (NF) |
| Tensão nominal de isolamento | Potencial desigual (NO + NC) 400V |
| Tensão nominal de impulso | 6 kV |
| Corrente térmica convencional | 6 A |
