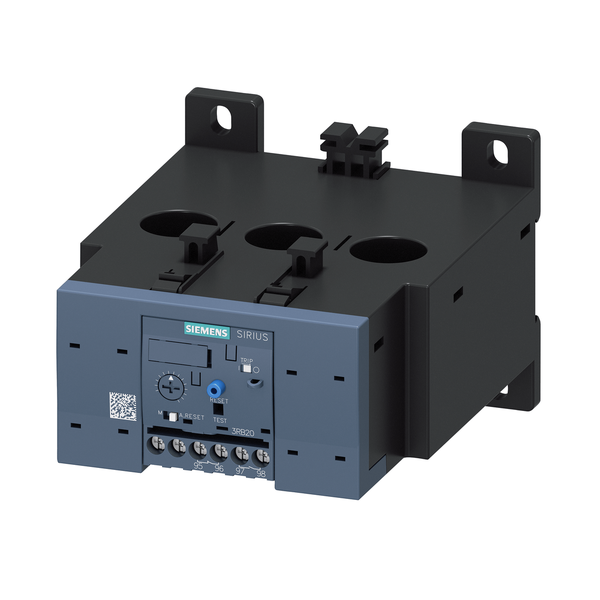

Relé de sobrecarga 50...200 A para proteção de motor tamanho S6, classe 10E montagem em contator/montagem individual circuito principal: transformador de passagem direta circuito auxiliar: conexão parafusada Reset manual automático
| marca | SIEMENS | |
| designação do produto | relé de sobrecarga electrónico | |
| designação do tipo de produto | 3RB2 | |
| Dados técnicos gerais | ||
| tamanho do relé de sobrecarga | S6 | |
| tamanho do contactor combinável específico da empresa | S6 | |
| tensão de isolamento com grau de sujidade 3 com CA valor estipulado | 1 000 V | |
| resistência à tensão de choque valor estipulado | 8 kV | |
| tensão máxima permitida para separação segura | ||
| - em redes com ponto neutro sem ligação à terra entre circuito auxiliar e circuito de corrente auxiliar | 300 V | |
| - em redes com ponto neutro de ligação à terra entre circuito auxiliar e circuito de corrente auxiliar | 300 V | |
| - em redes com ponto neutro sem ligação à terra entre circuito principal e auxiliar | 600 V | |
| - em redes com ponto neutro de ligação à terra entre circuito principal e auxiliar | 690 V | |
| resistência ao choque | 15g / 11 ms | |
| - segundo a IEC 60068-2-27 | 15g / 11 ms | |
| resistência à oscilação | 1-6 Hz, 15 mm; 6-500 Hz, 20 m/s²; 10 ciclos | |
| corrente térmica | 200 A | |
| tipo de proteção de ignição segundo a Diretiva relativa aos produtos ATEX 2014/34/CE | Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p] | |
| qualificação segundo a Diretiva relativa aos produtos ATEX 2014/34/CE | PTB 06 ATEX 3001 | |
| indicadores de referência segundo a IEC 81346-2:2009 | F | |
| Diretiva RSP (Data) | 07/01/2006 | |
| Condições ambientais | ||
| altura de instalação em caso de altura pelo NN máximo | 2 000 m | |
| temperatura ambiente | ||
| - durante o funcionamento | -25 ... +60 °C | |
| - durante o armazenamento | -40 ... +80 °C | |
| - durante o transporte | -40 ... +80 °C | |
| compensação de temperatura | -25 ... +60 °C | |
| humidade relativa do ar durante o funcionamento | 10 ... 95 % | |
| Circuito de corrente principal | ||
| número de polos para circuito principal | 3 | |
| corrente do valor de resposta ajustável do dispositivo de sobrecarga dependente da corrente | 50 ... 200 A | |
| tensão de serviço | ||
| - valor estipulado | 1 000 V | |
| - a AC-3e valor estipulado máximo | 1 000 V | |
| frequência de funcionamento valor estipulado | 50 ... 60 Hz | |
| corrente de serviço valor estipulado | 200 A | |
| corrente de serviço a AC-3e com 400 V valor estipulado | 200 A | |
| potência de funcionamento | ||
| - para motor de corrente trifásica com 400 V a 50 Hz | 30 ... 90 kW | |
| - para motores de corrente trifásica com 500 V a 50 Hz | 30 ... 132 kW | |
| - para motores de corrente trifásica com 690 V a 50 Hz | 55 ... 160 kW | |
| Circuto de corrente secundário | ||
| versão do interruptor auxiliar | integrado | |
| número de contactos de abertura para contactos auxiliares | 1 | |
| - anotação | para desligar o contactor | |
| número de contactos de fecho para contactos auxiliares | 1 | |
| - anotação | para a sinalização "disparado" | |
| número de comutadores para contactos auxiliares | 0 | |
| corrente de serviço dos contactos auxiliares a AC-15 | ||
| - com 24 V | 4 A | |
| - com 110 V | 4 A | |
| - com 120 V | 4 A | |
| - a 125 V | 4 A | |
| - a 230 V | 3 A | |
| corrente de serviço dos contactos auxiliares com CC-13 | ||
| - com 24 V | 2 A | |
| - a 60 V | 0,55 A | |
| - com 110 V | 0,3 A | |
| - a 125 V | 0,3 A | |
| - com 220 V | 0,11 A | |
| Função de protecção/ supervisão | ||
| classe de ativação | CLASS 10E | |
| versão do disparador de sobrecarga | eletrônico | |
| Valores nominais UL/CSA | ||
| corrente de carga máxima (FLA) para motor trifásico de 3 fases | ||
| - com 480 V valor estipulado | 200 A | |
| - com 600 V valor estipulado | 200 A | |
| capacidade de carga de contacto dos contactos auxiliares segundo UL | B600 / R300 | |
| Protecção contra curto-circuito | ||
| versão do elemento fusível | ||
| - para proteção contra curto-circuito do circuito principal | ||
| — no tipo de atribuição 1 necessário | gG: 355 A, Class L: 601 A | |
| — no tipo de atribuição 2 necessário | gG: 315 A | |
| - para proteção contra curto-circuito do interruptor auxiliar necessário | fusível gG: 6 A | |
| Montagem/ Fixação/ Dimensões | ||
| posição de montagem | de forma arbitrária | |
| tipo de fixação | Montagem do contactor/instalação individual | |
| altura | 119 mm | |
| largura | 120 mm | |
| profundidade | 155 mm | |
| Conexões/ terminais | ||
| componente do produto borne removível para circuito de corrente auxiliar e de comando | Sim | |
| versão da ligação elétrica | ||
| - para circuito principal | conversor de encaixe | |
| - para circuito de corrente auxiliar e de controlo | ligação aparafusada | |
| disposição de ligação elétrica para circuito principal | em cima e em baixo | |
| tipo de secções transversais dos condutores conectáveis | ||
| - para contactos auxiliares | ||
| — unifilar | 1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) | |
| — unifilar ou fios múltiplos | 1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) | |
| — de fio fino com tratamento de terminal de fio | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²) | |
| - nos cabos AWG para contactos auxiliares | 2x (20 ... 14) | |
| binário de aperto | ||
| - para contactos auxiliares no caso de ligação com parafuso | 0,8 ... 1,2 N·m | |
| versão da rosca do parafuso de ligação | ||
| - dos contactos auxiliares e de comando | M3 | |
| Segurança | ||
| classe de proteção IP na parte frontal segundo a IEC 60529 | IP20 | |
| proteção contra contacto na parte frontal segundo a IEC 60529 | proteção para dedos com contacto vertical a partir da frente | |
| Comunicação/ Protocolo | ||
| tipo de alimentação de tensão via IO-Link Master | Não | |
| Compatibilidade electromagnética | ||
| acoplamento de interferências ligado ao cabo | ||
| - através de Burst segundo a IEC 61000-4-4 | 2 kV (portas de potência), / 1 kV (portas de sinais) de acordo com o grau de severidade 3 | |
| - através de condutor-terra Surge segundo a IEC 61000-4-5 | 2 kV (line to earth) de acordo com grau de severidade 3 | |
| - através de condutor-condutor Surge segundo a IEC 61000-4-5 | 1 kV (line to line) de acordo com grau de severidade 3 | |
| - através de radiação de alta-frequência segundo a IEC 61000-4-6 | 10 V na gama de frequências 0,15 ... 80 MHz, Modulação 80 % AM com 1 kHz | |
| acoplamento de interferências ligado ao campo segundo a IEC 61000-4-3 | 10 V/m | |
| descarga eletrostática segundo a IEC 61000-4-2 | 6 kV descarga de contacto / 8 kV descarga de ar | |
