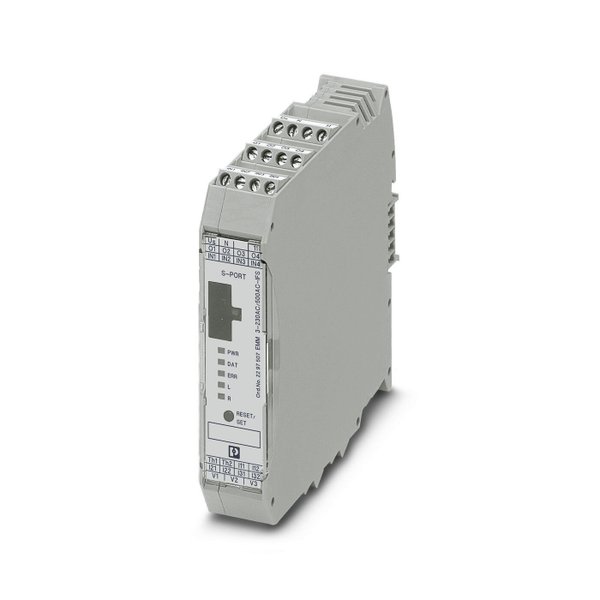

Gerenciamento eletrônico do motor para operação com transformador de corrente externo - medição de potência efetiva para controle de sobrecarga e baixa carga do motor e instalação para a proteção perfeita de todas as classes de potência. Limites de ligação e sinalização com parametrização livre
• Ligação opcional ao sistema INTERFACE e PROFIBUS-GATEWAY-IFS via TBUS
• Saídas digitais comandam elementos de comutação externos
• Limites de comutação e aviso livremente parametrizáveis
| Tipo de produto | Gerenciador de motor eletrônico |
| Modo operacional | 100 % ED |
| Número de fases | 3 |
| Potência de dissipação máxima com condição nominal | 2,5 W |
| Tensão de teste entrada / saída | 8 kV |
| Tensão de alimentação de comando do circuito de corrente nominal | 230 V AC |
| Faixa de tensão de alimentação de comando | 92 V AC ... 253 V AC |
| Corrente de alimentação de comando | 10 mA |
| Limiar de comutação | 48 V AC (Sinal "0") 96 V AC (Sinal "1") |
| Tensão de isolamento nominal | 500 V |
| Tensão de teste | 6 kV |
| Categoria de sobretensão | III |
| Quantidade de entradas | 4 (IN1 - IN4) |
| Tensão de controle | 230 V AC |
| Corrente de controle | 3,5 mA |
| Faixa de tensão de entrada | 42 V AC ... 575 V AC |
| Típica corrente de entrada | < 0,5 mA |
| Quantidade de saídas | 4 |
| Tensão de saída nominal | 230 V AC (Saída de relé) |
| Capacidade de corrente | 500 mA |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do conduto | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 14 |
| Indicação de estado | LED amarelo movimento para frente (R), LED amarelo movimento para trás (L), LED verde para comunicação de dados |
| Indicação de tensão operacional | LED verde |
| Indicação de falha | LED vermelho |
| Grau de proteção | IP20 |
Medidas
| Largura | 22,5 mm |
| Altura | 99 mm |
| Profundidade | 114,5 mm |
