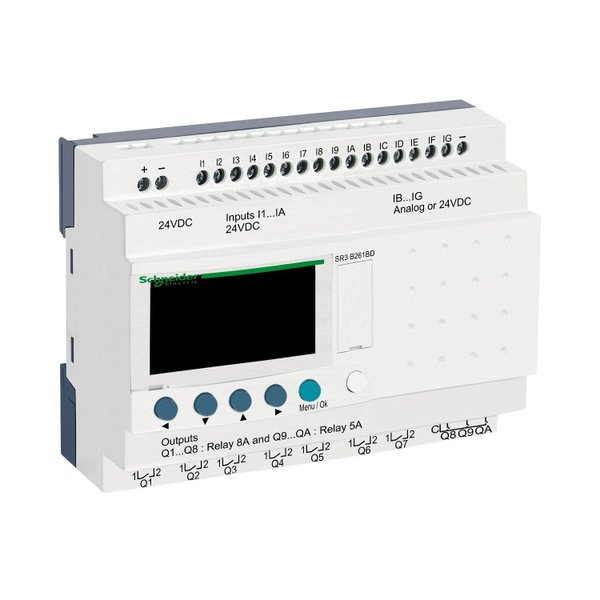

O SR3B261BD é um relé programável que fornece uma alternativa de controle básico à soluções simples, com duas opções de programação intuitíva (FBD ou LADDER) e módulos complementares (Comunicação e expansão) Esse produto possui 16 entradas e 10 saídas de relé, usa tensão de alimentação de 24Vcc e conta com display, botões e relógio que facilitam a visualização e programação.
ossui software simples de utilizar e gratuíto
Utiliza linguagem de programação adaptada aos hábitos do cliente (Ladder, FBD)
A fixação é feita sem acessórios, o que reduz o tempo de integração
Acesso ao programa e modificação no próprio display
Módulos de comunicação e expansão que garantem a flexibilidade nas aplicações
| Marca | SCHNEIDER |
|---|---|
| Código | SR3B261BD |
| Linha de produto | Zelio Logic |
| Tipo de produto ou componente | Relé inteligente modular |
| visor local | Com |
| número de linhas de esquema de controle | 0…500 com FBD Programação 0…240 com escada Programação |
| tempo do ciclo | 6…90 ms |
| hora de backup | 10 anos a 25 °C |
| desvio de relógio | 12 min/ano a 0…55 °C 6 s/mês a 25 °C |
| verificações | Memória do programa em cada inicialização |
| tensão nominal de fornecimento [Us] | 24 V |
| limites de tensão de alimentação | 19,2…30 V |
| Maximum supply current | 190 mA (sem extensão) 300 mA (com extensões) |
| dissipação de alimentação em W | 10 W com extensões 6 W sem extensão |
| proteção da polaridade inversa | Com |
| número de entrada digital | 16 conforme IEC 61131-2, Tipo 1 |
| Tipo de entrada digital | Resistivo |
| tensão de entrada digital | 24 V CC |
| corrente de entrada digital | 4 mA |
| frequência de contagem | 1 kHz para entrada discreta |
| estado 1 de tensão garantido | >= 15 V para circuito de entrada digital I1...IA e IH...IR >= 15 V para IB...IG usado como circuito de entrada digital |
| estado de tensão 0 garantido | <= 5 V para circuito de entrada digital I1...IA e IH...IR <= 5 V para IB...IG usado como circuito de entrada digital |
| Current state 1 guaranteed | >= 1.2 mA (IB...IG usado como circuito de entrada digital) >= 2.2 mA (circuito de entrada digital I1...IA e IH...IR) |
| Current state 0 guaranteed | <= 0.5 mA (IB...IG usado como circuito de entrada digital) <= 0.75 mA (circuito de entrada digital I1...IA e IH...IR) |
| compatibilidade de entrada | PNP de sensores de proximidade de 3 fios para entrada discreta |
| Número de entrada analógica | 6 |
| Tipo de entrada analógica | Modo comum |
| Faixa de entrada analógica | 0..10 V 0..0,24 V |
| tipo de sonda de temperatura | 10k NTC a 25 °C NTC 1000k a 25 °C KTY81 210/220/221/222/250 Pt 500 |
| tensão máxima admissível | 30 V para circuito de entrada analógica |
| Resolução da entrada analógica | 8 bits |
| valor LSB | 39 mV para circuito de entrada analógica |
| tempo de conversão | Tempo do ciclo do relé inteligente para circuito de entrada analógica |
| erro de conversão | +/- 5 % a 25 °C para circuito de entrada analógica +/- 6.2 % a 55 °C para circuito de entrada analógica |
| precisão de repetição | +/- 2 % a 55 °C para circuito de entrada analógica |
| distância de funcionamento | 10 m entre estações, com cabo blindado (sensor não isolado) para circuito de entrada analógica |
| impedância de entrada | 12 kOhm para IB...IG usado como circuito de entrada analógica 12 kOhm para IB...IG usado como circuito de entrada digital 7.4 kOhm para circuito de entrada digital I1...IA e IH...IR |
| Número de saídas | 10 relé |
| limites da tensão de saída | 24..0,250 V CA (saída do relé) 5..0,30 V CC (saída do relé) |
| tipo e composição dos contatos | NA para saída do relé |
| corrente térmica de saída | 5 A para 2 saídas para saída do relé 8 A para 8 saídas para saída do relé |
| durabilidade elétrica | CA-12: 500000 ciclos a 230 V, 1,5 A para saída do relé conforme IEC 60947-5-1 CA-15: 500000 ciclos a 230 V, 0,9 A para saída do relé conforme IEC 60947-5-1 CC-12: 500000 ciclos a 24 V, 1,5 A para saída do relé conforme IEC 60947-5-1 CC-13: 500000 ciclos a 24 V, 0,6 A para saída do relé conforme IEC 60947-5-1 |
| capacidade de comutação em mA | >= 10 mA a 12 V (saída do relé) |
| taxa de produção em Hz | 0,1 Hz (a Ie) para saída do relé 10 Hz (sem carga) para saída do relé |
| durabilidade mecânica | 10000000 ciclos para saída do relé |
| [Uimp] tensão nominal suportável de impulso | 4 kV EN/IEC 60947-1 e EN/IEC 60664-1 |
| relógio | Com |
| tempo de resposta | 10 ms (do estado 0 para o estado 1) para saída do relé 5 ms (do estado 1 para o estado o) para saída do relé |
| Conexões - terminais | Conexão por parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 25 ... 15 AWG) semi-sólido Conexão por parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 25 ... 15 AWG) Sólido Conexão por parafuso, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) Flexível Com a extremidade do cabo Conexão por parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) Sólido Conexão por parafuso, 2 x 0,25...2 x 0,75 mm² (AWG 24 ... 22 AWG) Flexível Com a extremidade do cabo |
| torque de aperto | 0,5 N.m |
| categoria de sobretensão | III conforming to IEC 60664-1 |
| Peso líquido | 0,4 kg |
