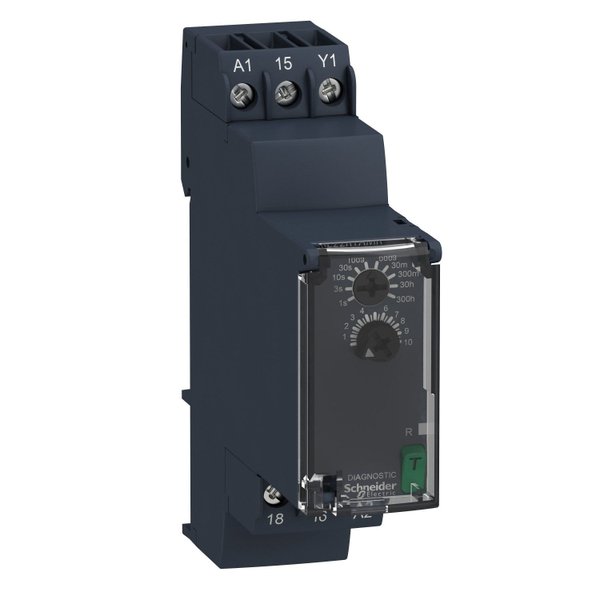

O RE22R1AMR é um relé temporizador modular de dupla função da linha Harmony RE22. Pode ser definido entre 0,05 segundos e 300 horas, tem uma corrente de saída de 8 A. Este relé de temporização modular de dupla função é ideal para fornecer controle de temporização em sistemas de automação, como abertura automática de portas, alarme, iluminação em banheiros e barreiras de estacionamento. Possui um dos formatos mais finos do mercado, permitindo uma instalação fácil e flexível em trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 2 pólos. Também oferece tampa selável, configurações simples e precisas com cortadores rotativos. A faixa de temporização selecionável oferece uma solução completa para o seu sistema de gerenciamento de energia. Temporizador de dupla função para uma integração simples em esquemas lógicos conectados, ideal para reforma de instalações antigas sem uso de CLP.
Botão de diagnóstico para verificação do circuito, encurtando o tempo de comissionamento e solução de problemas.
Grande faixa de ajuste de tempo: 0,01s até 999h.
Compatível com uma ampla gama de aplicações, incluindo máquinas, edifícios, segmentos de água e HVAC.
Precisão sem precedentes, manutenção preditiva e segurança superior
Escolha flexível de terminais de conexão por parafuso ou mola para fiação.
| Linha de Produto | Relés Temporizadores Zelio |
| Tipo de produto ou componente | Relé de função dupla |
| Tipo de saída digital | Relé |
| Nome abreviado do dispositivo | RE22 |
| Corrente de saída nominal | 8 A |
| Tipo e composição dos contatos | 1 F/A contato cronometrado, sem cádmio |
| Tipo de atraso | Atraso na ligação |
| Faixa de tempo de atraso | 3...30 s 30...300 s 10...100 s 0.05...1 s 1...10 s 30...300 h 30...300 min 0,3...3 s 3...30 h 3...30 min |
| Tipo de controle | Botão rotativo Botão de diagnóstico |
| Tensão nominal de alimentação | 24...240 V CA/CC 50/60 Hz |
| Tensão de entrada | <= 2.4 V |
| Intervalo de tensões | 0,85...1,1 Us |
| Frequência de alimentação | 50..60 Hz +/- 5 % |
| Conexões - terminais | Conexão por parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20...AWG 12) Sólido Sem a extremidade do cabo Conexão por parafuso, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) Sólido Sem a extremidade do cabo Conexão por parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) Flexível Com a extremidade do cabo Conexão por parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) Flexível Com a extremidade do cabo |
| Torque de aperto | 0,6…1 N.m conforme IEC 60947-1 |
| Material do invólucro | Autoextintor |
| Potência Consumida (VA) | 3 VA a 240 V CA |
| Potência Consumida (W) | 1,5 W a 240 V CC |
| Capacidade de comutação em VA | 2000 VA |
| Corrente de comutação mínima | 10 mA a 5 V CC |
| Corrente de comutação máxima | 8 A |
| Tensão de comutação máxima | 250 V CA |
| Durabilidade elétrica | 100000 ciclos, 8 A a 250 V, CA-1 100000 ciclos, 2 A a 24 V, CC-1 |
| Durabilidade mecânica | 10000000 ciclos |
| Suporte de montagem | Trilho DIN de 35 mm conforme EN/IEC 60715 |
| LED de status de indicação | Verde Luz de fundo em LED (Contínuo) para indicação do ponteiro de discagem Amarelo LED (Contínuo) para relé de saída energizado Amarelo LED (Intermitente rápido) para Temporização em andamento e relé de saída desenergizado Amarelo LED (Intermitente lento) para Temporização em andamento e relé de saída energizado |
| Força dielétrica | 2,5 kV para 1 mA/1 minuto a 50 Hz entre a saída do relé e a fonte de alimentação com isolamento básico conforme IEC 61812-1 |
| Normas | UL 508 IEC 61812-1 |
| Certificações do produto | CE UL GL CCC EAC RCM CSA |
| Grau de proteção IP | Envoltório: IP40 conforme IEC 60529 Face frontal: IP50 conforme IEC 60529 Terminais: IP20 conforme IEC 60529 |
Medidas
| Altura | 84 mm |
| Largura | 18 mm |
| Profundidade | 60 mm |
