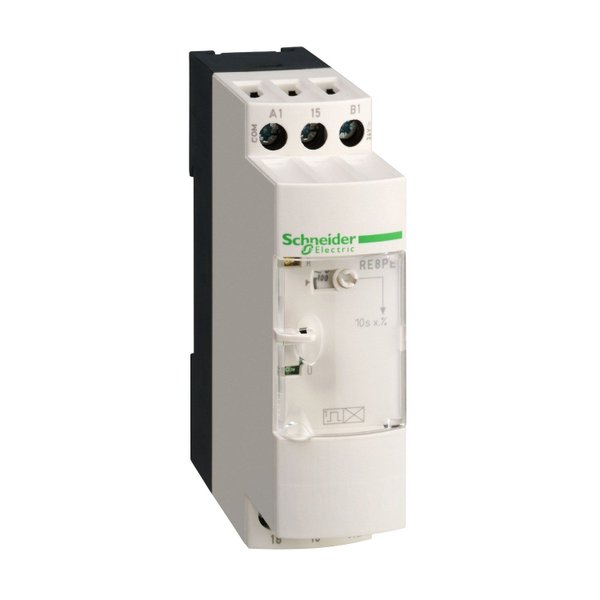

| Fabricante | SCHNEIDER |
|---|---|
| Código Referência | RE8RA11FUTQ |
| Linha de produto | Temporizadores Zelio |
| Tipo de produto ou componente | Relé de temporização industrial Optimum |
| nome do componente | RE8 |
| Tipo de atraso | C |
| faixa de tempo de atraso | 0,1...10 s |
| tipo de saída digital | Relé |
| Material de contatos | 90/10 contatos de prata-níquel |
| dimensão do desvio da largura | 22,5 mm |
| Tensão nominal de alimentação [Us] | 110...240 V CA 50/60 Hz |
| intervalo de tensões | 0,9...1,1 Us |
| Conexões - terminais | Conexão por parafuso, 2 x 1,5 mm² Flexível Com a extremidade do cabo Conexão por parafuso, 2 x 2,5 mm² Flexível Sem a extremidade do cabo |
| torque de aperto | 0,6…1,1 N.m |
| definição da precisão do atraso de tempo | +/- 20 % da escala completa |
| precisão de repetição | < 1 % |
| desvio de tensão | < 2,5%/V |
| variação de temperatura | < 0,2%/°C |
| duração mínima do pulso | 26 ms |
| tempo de reset | 50 ms |
| Tensão máxima de comutação | 250 V |
| durabilidade mecânica | 20000000 ciclos |
| [Ith] corrente térmica convencional ao ar livre | 8 A |
| corrente operacional nominal máxima [Ie] | 2 A CC-13 24 V a 70 °C conforme IEC 60947-5-1/1991 2 A CC-13 24 V a 70 °C conforme VDE 0660 3 A CA-15 24 V a 70 °C conforme IEC 60947-5-1/1991 3 A CA-15 24 V a 70 °C conforme VDE 0660 0,1 A CC-13 250 V a 70 °C conforme IEC 60947-5-1/1991 0,1 A CC-13 250 V a 70 °C conforme VDE 0660 0,2 A CC-13 115 V a 70 °C conforme IEC 60947-5-1/1991 0,2 A CC-13 115 V a 70 °C conforme VDE 0660 |
| capacidade de comutação mínima | 10 mA a 12 V |
| tensão de entrada | 110...240 V Y1 terminais |
| corrente de comutação máxima | 10 mA (Y1) |
| compatibilidade de entrada | Sensores CC de 2 fios com corrente de fuga < 1 mA <50 m Y1 terminais |
| gravação | CE |
| categoria de sobretensão | III conforme IEC 60664-1 |
| [Ui] tensão de isolamento nominal | 250 V conforme IEC 300 V conforme CSA |
| valor de desconexão da alimentação | > 0,1 Uc |
| posição de operação | Qualquer posição Sem redução de valor |
| resistência a sobretensão | 2 kV conforme IEC 61000-4-5, nível 3 |
| Potência Consumida (VA) | 1,8 VA a 110 V 8,5 VA a 240 V |
| descrição de terminal | (Y1)NÃO USADO (A1-A2)CO (15-16-18)OC_LIGADO |
| Altura | 78 mm |
| Largura | 22,5 mm |
| profundidade | 80 mm |
| Peso líquido | 0,11 kg |
| imunidade a micro interrupção | 3 ms |
| Normas | EN/IEC 61812-1 |
| Certificações do produto | CSA GL UL |
| Temperatura ambiente para armazenamento | -40…85 °C |
| Temperatura ambiente para funcionamento | -20…60 °C |
| umidade relativa | 15…85 % 3K3 conforme IEC 60721-3-3 |
| resistência à vibração | 0,35 mm (f= 10…55 Hz) conforme IEC 60068-2-6 |
| grau de proteção IP | IP20 (Terminais) IP50 (Embalagem) |
| grau de poluição | 3 conforme IEC 60664-1 |
| tensão de teste dielétrica | 2,5 kV |
| onda de choque sem dissipação | 4,8 kV |
| resistência a campos eletromagnéticos | 10 V/m conforme IEC 61000-4-3, nível 3 |
| resistência a transientes | 2 kV conforme IEC 61000-4-4, nível 3 |
| perturbação irradiada / conduzida | CISPR22 - classe A CISPR11 grupo 1- classe A |
