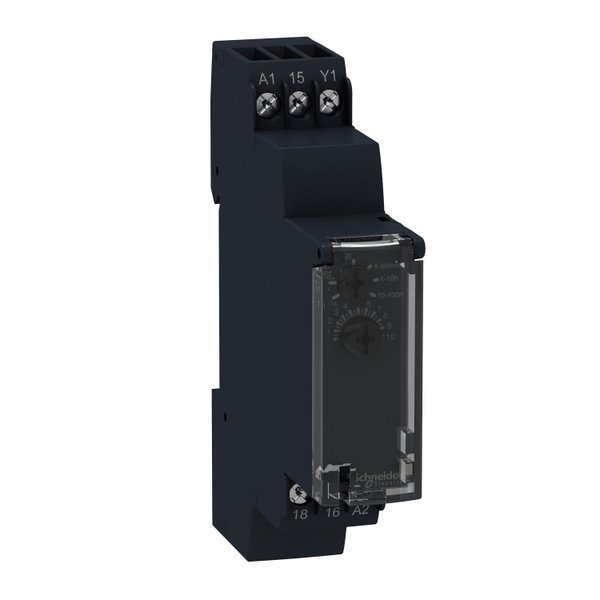

Este relé de temporização Harmony RE17R pode ser definido entre 0,1 segundos e 100 horas, tem uma classificação de saída de 8A, tem 17,5 mm de largura e pode ser fornecido com 24 V CC, 24 a 240 V CA. Ele também tem 1 SPDT de contato de inversor (polo simples de duas direções). Ele tem um dos formatos mais finos do mercado, permitindo uma instalação flexível e fácil no trilho DIN, usando o mesmo espaço que qualquer dispositivo DIN modular de 1 polo. Ele também oferece uma tampa selável, configurações simples e precisas com aparadores rotativos. Este temporizador oferece sinais de controle de pausa e somatório. Temporizador de função única para uma integração simples em esquemas lógicos com fiação, ideal para reforma de instalações antigas sem usar um PLC.
Ampla variedade de retardo para ajuste: de 0,01 s a 999 h.
Compatível com uma ampla variedade de aplicações, incluindo máquinas, edifícios, segmentos de água e HVAC.
Precisão sem precedentes, manutenção preditiva e segurança superior.
Escolha flexível de terminais de conexão de parafuso ou mola para o cabeamento.
| Linha de produto | Relés Temporizadores Zelio |
| Tipo de produto ou componente | Relé de função dupla |
| tipo de saída digital | Relé |
| Largura | 17,5 mm |
| Nome abreviado do dispositivo | RE17R |
| Tipo de atraso | Atraso na ligação |
| faixa de tempo de atraso | 1...10 min 10...100 H 0,1...1 s 6...60 s 6...60 min 1...10 s 1...10 h |
| corrente de saída nominal | 8 A |
| Tipo e composição dos contatos | 1 F/A |
| Material de contatos | Sem cádmio |
| altura | 90 mm |
| profundidade | 72 mm |
| tipo de controle | Comutador painel frontal |
| Tensão nominal de alimentação [Us] | 24...240 V CA 50/60 Hz 24 V CC |
| intervalo de tensões | 0,85...1,1 Us |
| frequência de alimentação | 50..60 Hz +/- 5 % |
| tensão de entrada | 10 V |
| Conexões - terminais | Conexão por parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20...AWG 12) Sólido Sem a extremidade do cabo Conexão por parafuso, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) Sólido Sem a extremidade do cabo Conexão por parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) Flexível Com a extremidade do cabo Conexão por parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) Flexível Com a extremidade do cabo |
| torque de aperto | 0,6…1 N.m conforme IEC 60947-1 |
| material do invólucro | Autoextintor |
| precisão de repetição | +/- 0,5 % conforme IEC 61812-1 |
| variação de temperatura | +/- 0,05%/°C |
| desvio de tensão | +/- 0,2%/V |
| definição da precisão do atraso | +/- 10 % da escala completa a 25 ℃ conforme IEC 61812-1 |
| Largura de pulso do sinal de controle | 100 ms com carga em paralelo típico 30 ms típico |
| resistência de isolamento | 100 MOhm a 500 V CC conforme IEC 60664-1 |
| tempo de reset | 120 ms Na desenergização típico |
| no fator de carga | 100 % |
| Potência Consumida (VA) | 0…32 VA a 240 V CA |
| consumo de potência em W | 0,6 W a 24 V CC |
| corrente de comutação mínima | 10 mA a 5 V CC |
| corrente de comutação máxima | 8 A CA/CC |
| tensão de comutação máxima | 250 V CA |
| Capacidade de interrupção | 2000 VA |
| Frequência de operação | 10 Hz |
| durabilidade elétrica | 100000 ciclos para resistivo carga (8 A a 250 V CA máxima) |
| durabilidade mecânica | 10000000 ciclos |
| força dielétrica | 2,5 kV 1 mA/1 minuto 50 Hz conforme IEC 61812-1 |
| [Uimp] tensão nominal suportável de impulso | 5 kV durante 1,2/50 µs |
| Atraso ao ligar | 100 ms |
| gravação | CE |
| distância de escoamento | 4 kV/3 conforme IEC 60664-1 |
| dados de fiabilidade de segurança | B10d = 270000 MTTFd = 296,8 anos |
| posição de montagem | Qualquer posição em relação ao plano de montagem vertical normais |
| suporte de montagem | Trilho DIN de 35 mm conforme EN/IEC 60715 |
| sinalização local | LED indicador para Constante: relé energizado, sem temporização em andamento LED indicador 80% ON e 20% OFF para intermitente: temporização em curso LED indicador 5% ON e 95% OFF para pulsos: relé desenergizado, nenhuma temporização em curso (exceto funções Di-D) |
| Peso líquido | 0,07 kg |
| Tipo de atraso | A, At |
| funcionalidade | Temporização ligar com atraso |
| imunidade a micro interrupção | 20 ms |
| Normas | 2006/95/EC 2004/108/EC IEC 61812-1 EN 61000-6-3 EN 61000-6-1 EN 61000-6-4 EN 61000-6-2 |
| Certificações do produto | CSA cULus GL |
| Temperatura ambiente para armazenamento | -30…60 °C |
| Temperatura ambiente para funcionamento | -20…60 °C |
| grau de proteção IP | IP20 conforme IEC 60529 (bloco terminal) IP40 conforme IEC 60529 (caixa) IP50 conforme IEC 60529 (Painel frontal) |
| resistência à vibração | 20 m/s² (f= 10…150 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 15 gn para 11 ms conforme IEC 60068-2-27 |
