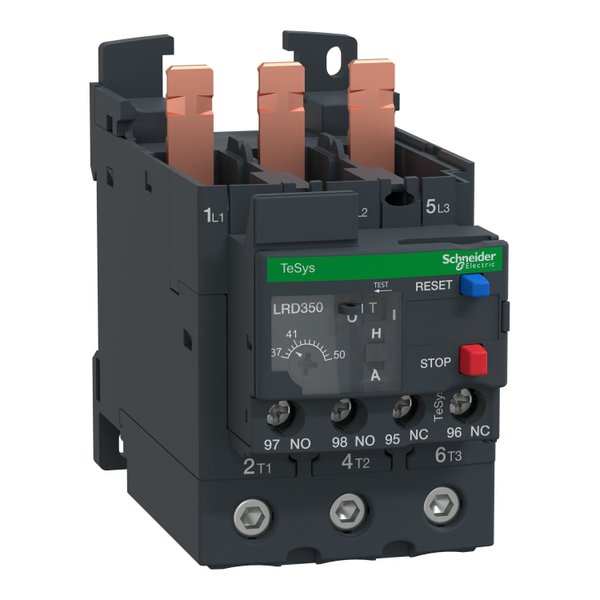

Os relés Tesys Deca foram projetados para as linhas de contatores Tesys Deca demonstrando uma proteção segura e eficaz. Este produto possui uma faixa de ajuste térmico de 37-50A/690V, classe de disparo 10A e está destinado para a proteção de motores trifásicos com menos de 22kW/400V. Este relé é um dispositivo diferencial com falha de fase (perda). Ele fornece um dial de ajuste térmico, um seletor de reset manual-automático, um botão de teste para simulação de disparo, botões de reset e parada, um indicador de alerta e dois contatos auxiliares (1NA+1NF) para sinalização de falha As configurações são protegidas por uma tampa transparente que pode ser trancada por selagem. Sua conexão é por meio de terminais de parafuso EverLink BTR, conecta-se diretamente aos terminais inferiores dos contatores 3 polos LC1D40A-D80A, ou separado do contator, com uso de um bloco de terminais LAD96560 (a ser encomendado separadamente). Pode ser montado em riel DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, Marine). Os reles de sobrecarga Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
- Projetado para proteger circuitos e motores de corrente alternada contra sobrecargas.
- Novo aspecto moderno
- Fácil de instalar e operar com parafusos multi-padrão
- Experiência digital do cliente para acessar documentos técnicos
- Guia de manutenção via EcoStruxureTM Facility Expect
- Desempenho ambiental do produto
| Linha de Produto | TeSys TeSys Deca |
| Nome do produto | TeSys LRD TeSys Deca |
| Tipo de produto ou componente | Relé de sobrecarga térmica diferencial |
| Nome abreviado do dispositivo | LRD |
| Aplicação de relé | Proteção do motor |
| Compatibilidade do produto | LC1D65A LC1D50A LC1D40A |
| Tipo de rede | CC CA |
| Classe do disparo de sobrecarga | Classe 10A para IEC 60947-4-1 |
| Linha de ajuste de proteção térmica | 37…50 A |
| Tensão de isolamento nominal | Circuito de potência: 1000 V para IEC 60947-4-1 Circuito de potência: 600 V para CSA Circuito de potência: 600 V para UL |
Complementar
| Frequência da rede | 0...400 Hz |
| Suporte de montagem | Placa, com acessórios específicos Calha, com acessórios específicos Com contator |
| Limiar de disparo | 1,14 +/- 0,06 Ir para IEC 60947-4-1 |
| Contato Auxiliar | 1 NA + 1 NF |
| Corrente térmica ao ar livre convencional | 5 A para circuito de sinalização |
| Corrente admissível | 0,95 A a 380 V CA-15 of circuito de sinalização 0,06 A a 440 V CC-13 of circuito de sinalização |
| Tensão de operação nominal | 690 V CA 0...400 Hz para circuito de potência conforme IEC 60947-4-1 |
| Classificação do fusível associado | 4 A gG para circuito de sinalização 4 A BS para circuito de sinalização |
| Tensão nominal suportável de impulso | 6 kV IEC 60947-1 |
| Sensibilidade da falha de fase | Corrente de desarme de 130 % da Ir em duas fases, a última em 0 |
| Tipo de controle | Vermelho Botão não luminoso: Pare Azul Botão não luminoso: reinicialização |
| Compensação de temperatura | -20…60 °C |
| Conexões - terminais | Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Sem ponta do cabo Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Com ponta do cabo Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Sólido Sem ponta do cabo Circuito de potência: conectores parafuso EverLink BTR 1 cabo(s) 1…35 mm² Flexível Sem ponta do cabo Circuito de potência: conectores parafuso EverLink BTR 1 cabo(s) 1…35 mm² Flexível Com ponta do cabo Circuito de potência: conectores parafuso EverLink BTR 1 cabo(s) 1…35 mm² Sólido Sem ponta do cabo |
| Torque de aperto | Circuito de controle: 1,7 N.m - ligar Terminais de parafuso Circuito de potência: 5 N.m - ligar conectores parafuso EverLink BTR |
| Grau de proteção IP | IP20 conforme IEC 60529 |
| Normas | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 EN 50495 |
| Certificações do produto | IEC UL CSA CCC EAC DNV-GL RMRS EU-RO MR LROS (Lloyds register of shipping) ATEX INERIS UKCA |
Medidas
| Altura | 70 mm |
| Largura | 55 mm |
| Profundidade | 123 mm |
| Peso do produto | 0,375 kg |
