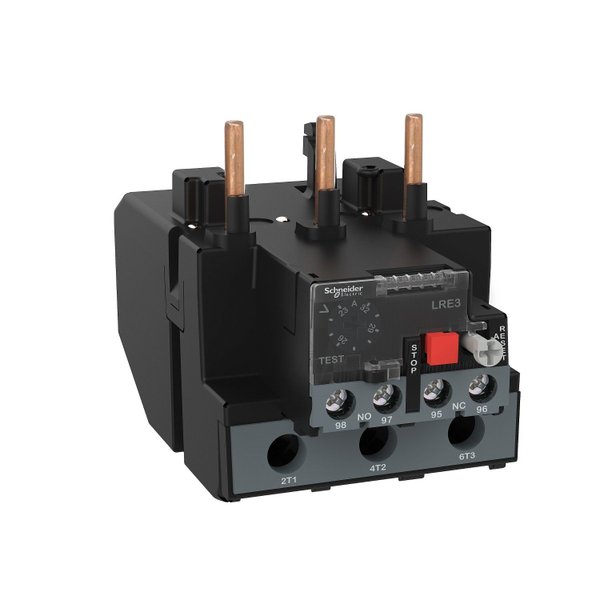

O relé LRE é um relé de sobrecarga térmica diferencial para uso com fusíveis ou disjuntores magnéticos GV2 L e GV3 L. Sua faixa de ajuste térmico é 48-65A 50/60Hz e a classe de disparo é 10A em conformidade com IEC 60947-4-1. Pode ser montado diretamente em contatores EasyPact TVS com conexão de terminais de grampo de parafuso. Protege cargas desbalanceadas e motores de 30kW a 400VAC. Fornece reinicialização manual ou automática, contato auxiliar de trip e indicador de bandeira. Disponível em todo o mundo, é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach).
| Fabricante | SCHNEIDER |
|---|---|
| Código Referência | LRE359 |
| linha | EasyPact TVS |
| Tipo de produto ou componente | Relé de sobrecarga térmica diferencial |
| Aplicação de relé | Proteção do motor |
| sensibilidade da falha de fase | Corrente de desarme de 130 % da Ir em duas fases, a última em 0 para IEC 60947-4-1 |
| Compatibilidade do produto | LC1E65 ... 95 |
| Tipo de rede | CA |
| Frequência da rede | 50...60 Hz |
| suporte de montagem | Com contator Placa, com acessórios específicos Calha, com acessórios específicos |
| classe do disparo de sobrecarga | Classe 10A para IEC 60947-4-1 |
| Função da sinalização | Indicador de disparo do relé |
| linha de ajuste de proteção térmica | 48…65 A |
| limiar de disparo | 1,14 +/- 0,06 Ir para IEC 60947-4-1 |
| Robustez mecânica | Choques: 6 Gn para 11 ms conforme IEC 60068-2-7 Vibrações: 3 Gn conforme IEC 60068-2-6 |
| Contato Auxiliar | 1 NA + 1 NF |
| [Ith] corrente térmica ao ar livre convencional | 5 A para circuito de sinalização |
| [Ue] Tensão de operação nominal | <= 690 V CA |
| classificação do fusível associado | 100 A gG para circuito de potência 63 A aM para circuito de potência 5 A gG para circuito de sinalização |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947-4-1 |
| [Uimp] tensão nominal suportável de impulso | 6 kV |
| sinalização local | Indicador de disparo |
| Tipo de controle | Pare: Vermelho Botão não luminoso Reposição: Verde Botão não luminoso |
| compensação de temperatura | -20…60 °C |
| conexões - terminais | Circuito de sinalização: Terminais de parafuso 2 1…2,5 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de sinalização: Terminais de parafuso 2 1…2,5 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de sinalização: Terminais de parafuso 2 1…2,5 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 1 4…35 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 1 4…35 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de potência: Terminais de parafuso 1 4…35 mm² - rigidez do cabo: Sólido Sem a extremidade do cabo |
| Torque de aperto recomendado | Circuito de potência: 9 N.m - ligar Terminais de parafuso Circuito de sinalização: 1,7 N.m - ligar Terminais de parafuso |
| Altura | 54 mm |
| Largura | 70 mm |
| profundidade | 113 mm |
| Peso líquido | 0,46 kg |
| Normas | IEC 60947-4-1 IEC 60947-5-1 |
| Certificações do produto | EAC |
| tratamento de proteção | TH conforme IEC 60068 |
| Grau de proteção IP | IP20 conforme IEC 60529 |
| temperatura ambiente do ar para funcionamento | -20…60 °C sem degradação conforme IEC 60947-4-1 -20…70 °C com degradação |
| Temperatura ambiente para armazenamento | -60…80 °C |
| Resistência a incêndios | 850 °C conforme IEC 60068-2-1 |
| força dielétrica | 6 kV a 50 Hz conforme IEC 60255-5 |
| compatibilidade eletromagnética | Resistência a transientes: 6 kV conforme IEC 60801-5 |
