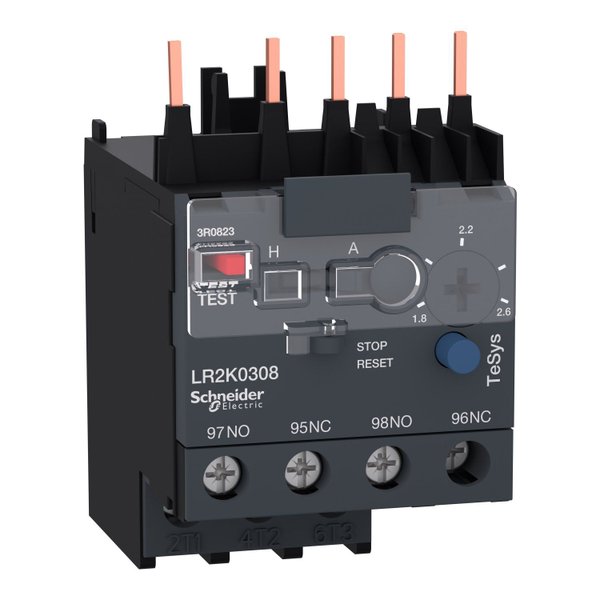

Relé de sobrecarga térmica TeSys LRK, 2,6A/690V, faixa de ajuste térmico 1,8-2,6A, classe de disparo 10A, para proteção de motores trifásicos 0,75kW@400V. Dispositivo diferencial com detecção de falta de fase e desequilíbrio de carga. Ele fornece um indicador de ajuste térmico, um seletor de reinicialização manual-automática, uma chave deslizante de teste para simulação de um disparo, botão de reinicialização/parada, um indicador de sinalizador e 2 contatos auxiliares 1NA+1NF para sinalização de falha. As configurações são protegidas por uma tampa transparente bloqueável por vedação. Conexão por bornes de parafuso, conecta-se diretamente aos terminais inferiores dos contatores 3 polos LC1K06-K16. Montagem em trilho DIN, separado do contator, com uso de borne LA7K0064 (a ser pedido separadamente). Certificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHs/Reach).
| Linha de Produto | TeSys |
| Nome do produto | TeSys LRK |
| Tipo de produto ou componente | Relé de sobrecarga térmica diferencial |
| Nome abreviado do dispositivo | LR2K |
| Aplicação de relé | Proteção do motor |
| Compatibilidade do produto | LP4K LC1K LC7K LP1K |
| Tipo de rede | CC CA |
| Classe do disparo de sobrecarga | Classe 10A para IEC 60947-4-1 |
| Linha de ajuste de proteção térmica | 1,8…2,6 A |
| Tensão de isolamento nominal | Circuito de potência: 690 V para BS 4941 Circuito de potência: 690 V para IEC 60947 Circuito de potência: 750 V para VDE 0110, grupo C Circuito de potência: 600 V para CSA C22.2 No 14 |
Complementar
| Frequência da rede | <= 400 Hz |
| Suporte de montagem | Com contator Placa, com acessórios específicos Calha, com acessórios específicos |
| Contato Auxiliar | 1 NA + 1 NF |
| Corrente térmica ao ar livre convencional | 6 A para circuito de sinalização |
| Tensão de operação nominal | <= 690 V para circuito de potência 690 V CA CA-15paracircuito de sinalização 250 V CC CC-13paracircuito de sinalização |
| Classificação do fusível associado | 6 A gG para circuito de sinalização conforme VDE 0660 6 A gG para circuito de sinalização conforme IEC 60947 |
| Tensão nominal suportável de impulso | 6 kV |
| Dissipação de alimentação por polo | 2 W |
| Sensibilidade da falha de fase | Sim para IEC 60947-4-1 |
| Sinalização local | Indicador de disparo (Amarelo) |
| Tipo de controle | Vermelho Botão não luminoso: função de teste de viagem Azul Botão não luminoso: parar e reposição manual comutador: manual ou automático reinicialização |
| Conexões - terminais | Terminais de parafuso 1 cabo(s)1,5…4 mm²Sólido Terminais de parafuso 2 cabo(s)1,5…4 mm²Sólido Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 1 cabo(s)0,34…2,5 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo |
| Torque de aperto | 1,3 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2 1,3 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm 1,3 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2 |
| Normas | BS 4941 VDE 0660 IEC 60947 NF C 63-650 |
| Certificações do produto | UL CSA UKCA |
| Grau de proteção IP | IP2x conforme IEC 60529 |
Medidas
| Altura | 58 mm |
| Largura | 45 mm |
| Profundidade | 65 mm |
| Peso do produto | 0,145 kg |
