| Fabricante | Schneider |
|---|---|

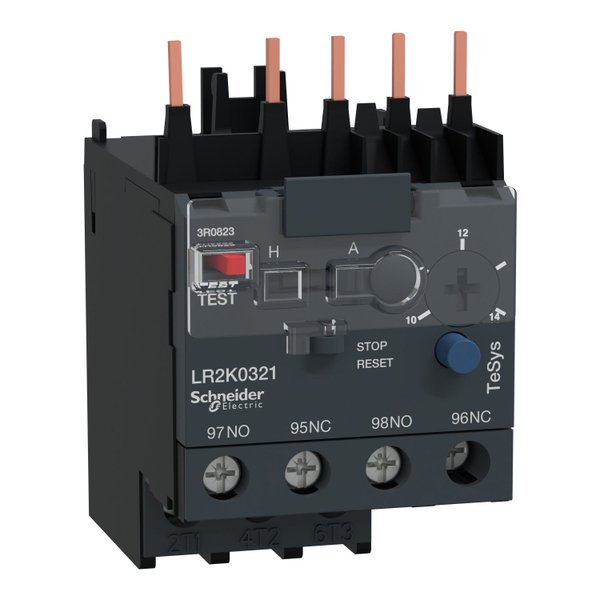

| Código Referência | LR2K0321 |
| linha | TeSys |
| nome do produto | TeSys LRK |
| tipo de produto ou componente | Relé de sobrecarga térmica diferencial |
| aplicação de relé | Proteção do motor |
| compatibilidade de produtos | LC7K LP4K LC1K LP1K |
| tipo de rede | AC DC |
| classe do disparo de sobrecarga | Classe 10Aem conformidade com IEC 60947-4-1 |
| gama de regulação de proteção térmica | 10…14 A |
| [Ui] Tensão estipulada de Isolamento | Circuito de potência 690 Vem conformidade com BS 4941 Circuito de potência 690 Vem conformidade com IEC 60947 Circuito de potência 750 Vem conformidade com VDE 0110, grupo C Circuito de potência 600 Vem conformidade com CSA C22.2 No 14 |
| frequência da rede | <= 400 Hz |
|---|---|
| suporte de montagem | Com contactor Placa, com acessórios específicos Calha, com acessórios específicos |
| Composição de contato auxiliar | 1 NA + 1 NF |
| [Ith] corrente térmica convencional ao ar livre | 6 A para circuito de sinalização |
| [Ue] tensão estipulada de funcionamento nominal | <= 690 V para circuito de potência 690 V AC AC-15 para circuito de sinalização 250 V DC DC-13 para circuito de sinalização |
| Classificação faça fusível associado | 6 A gG para circuito de sinalização em conformidade com VDE 0660 6 A gG para circuito de sinalização em conformidade com IEC 60947 |
| [Uimp] Tensão de resistência aos choques | 6 kV |
| dissipação de potência por polo | 2 W |
| sensibilidade aos defeitos de fases | Sim em conformidade com IEC 60947-4-1 |
| sinalização local | Indicador de disparo amarelo) |
| Tipo de Controlo | Vermelho botão de pressão função de teste de viagem Azul botão de pressão parar e reset manual interruptor seletor manual ou automática reposição |
| ligações - terminais | Terminais de abraçadeiras roscadas 1 cabo(s) 1,5…4 mm²sólido terminais de abraçadeiras roscadas 2 cabo(s) 1,5…4 mm²sólido terminais de abraçadeiras roscadas 1 cabo(s) 0,75…4 mm²flexível sem extremidade do cabo terminais de abraçadeiras roscadas 2 cabo(s) 0,75…4 mm²flexível sem extremidade do cabo terminais de abraçadeiras roscadas 1 cabo(s) 0,34…2,5 mm²flexível com extremidade do cabo terminais de abraçadeiras roscadas 2 cabo(s) 0,34…1,5 mm²flexível com extremidade do cabo |
| binário de aperto | 1,3 N.m - ligado terminais de abraçadeiras roscadas - com chave de fendas Philips N.º 2 1,3 N.m - ligado terminais de abraçadeiras roscadas - com chave de fendas plano de Ø 6 mm 1,3 N.m - ligado terminais de abraçadeiras roscadas - com chave de fendas pozidriv No 2 |
| altura | 58 mm |
| largura | 45 mm |
| profundidade | 65 mm |
| peso líquido | 0,145 kg |
| normas | IEC 60947 BS 4941 VDE 0660 NF C 63-650 |
|---|---|
| certificações de produtos | UL CSA UKCA |
| tratamento de proteção | TC em conformidade com IEC 60068 TC em conformidade com DIN 50016 |
| grau de proteção IP | IP2xem conformidade com IEC 60529 |
| temperatura do ar ambiente para a operação | -20…55 °C sem degradação em conformidade com IEC 60947 -30…60 °C com degradação em conformidade com IEC 60947 |
| temperatura do ar ambiente para armazenamento | -40…70 °C |
| altitude de funcionamento | 2000 m sem degradação |
| resistência a incêndios | 850 °C em conformidade com IEC 60695-2-1 |
| retardamento de chamas | V1em conformidade com UL 94 Requisito 2em conformidade com NF F 16-101 Requisito 2em conformidade com NF F 16-102 |
| robustez mecânica | Choques contato NA 10 gn Durante 11 ms em conformidade com IEC 60068-2-27 Choques contato NF 10 gn Durante 11 ms em conformidade com IEC 60068-2-27 Vibrações contato NA Gn 2, 5 ... 300 Hz em conformidade com IEC 60068-2-6 Vibrações contato NF Gn 2, 5 ... 300 Hz em conformidade com IEC 60068-2-6 |
