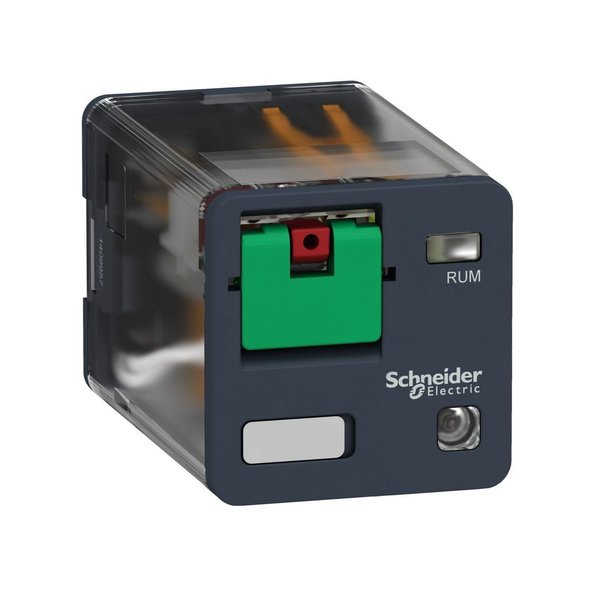

| Linha de produto | Relés Harmony |
|---|---|
| nome da série | Universal |
| Tipo de produto ou componente | Relé tipo plug-in |
| Nome abreviado do dispositivo | RUM |
| Tipo e composição dos contatos | 3 F/A |
| [Uc] Tensão do circuito de controle | 230 V CA |
| [Ithe] corrente térmica convencional em isolamento | 10 A a -40…55 °C |
| LED de status de indicação | Com |
| Tipo de controle | Botão de teste bloqueável |
| coeficiente de utilização | 20 % |
| forma do pino | Cilíndrico |
|---|---|
| [Ui] tensão nominal de isolamento | 250 V conforme IEC 300 V conforme CSA 300 V conforme UL |
| [Uimp] tensão nominal suportável de impulso | 4 kV |
| Material de contatos | AgNi |
| [Ie] corrente nominal de operação | 10 A CA-1/CC-1 (NA) conforme IEC 12 A a 28 V CC-1 conforme UL 16 A a 277 V CA-1 conforme UL 5 A CA-1/CC-1 (NF) conforme IEC |
| corrente de comutação mínima | 10 mA |
| tensão de comutação máxima | 250 V CA conforme IEC 250 V CC conforme IEC |
| tensão de comutação mínima | 17 V |
| Carga nominal resistiva | 10 A a 250 V CA 10 A a 28 V CC |
| capacidade de comutação máxima | 2500 VA CA 280 W CC |
| capacidade de comutação mínima | 170 mW |
| taxa de funcionamento | <= 18000 ciclos / hora sem carga <= 1200 ciclos / hora subcarga |
| durabilidade mecânica | 5000000 ciclos |
| durabilidade elétrica | 100.000 ciclos para resistivo carga |
| Consumo médio das bobinas em VA | 2…3 a 60 Hz |
| limiar da tensão mínima de regulação | >= 0,15 Uc CA |
| Tempo de operação | 20 ms |
| Resistência média da bobina | 7200 Ohm a 20 °C +/- 15 % |
| limites de tensão de funcionamento nominal | 184..253 V CA |
| categoria de proteção | RT I |
| dados de fiabilidade de segurança | B10d = 100000 |
| Posição de operação | Qualquer posição |
| Peso líquido | 0,088 kg |
| força dielétrica | 1500 V CA entre os contatos 1550 V CA entre a bobina e o contato 1550 V CA entre polos |
|---|---|
| Certificações do produto | CSA UL GOST |
| Normas | EN/IEC 61810-1 UL 508 CSA C22.2 No 14 |
| Temperatura ambiente para armazenamento | -40…85 °C |
| Temperatura ambiente para funcionamento | -40…55 °C |
| resistência à vibração | 3 gn amplitude = +/- 1 mm (f = 10…150 Hz)10 ciclos de operação conforme EN/IEC 60068-2-27 4 gn amplitude = +/- 1 mm (f = 10…150 Hz)10 ciclos que não operam conforme EN/IEC 60068-2-27 |
| Grau de proteção IP | IP40 conforme EN/IEC 60529 |
| resistência ao choque | 10 gn para Em funcionamento 10 gn para fora de funcionamento |
