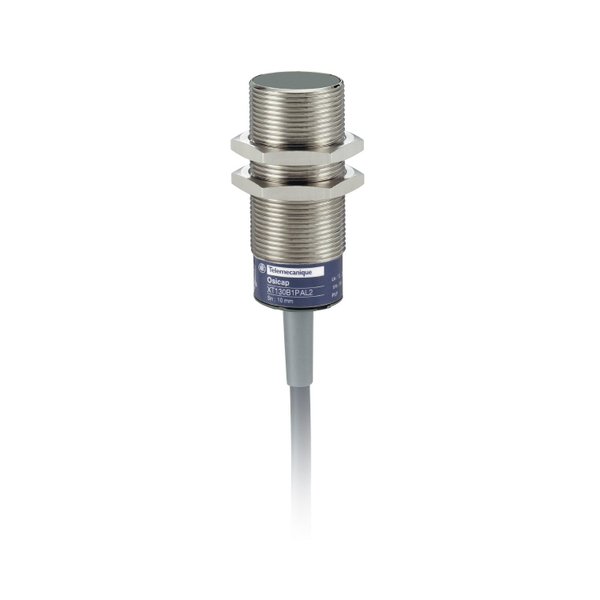

| Linha de produto | Sensores de proximidade Telemecanique Capacitivos XT |
| Tipo do sensor | Sensor de proximidade capacitivo |
| aplicação específica do produto | Detecção de materiais isolados ou condutores |
| nome do sensor | XT1 |
| design do sensor | M30 cilíndrico |
| tamanho | 70 mm |
| tipo de corpo | Fixo |
| aceitação de montagem embutida do detector | Possibilidade de montagem embutida |
| Material | Metal |
| material do invólucro | Latão niquelado |
| tipo de sinal de saída | Digital |
| técnica de fiação | 3 fios |
| [Sn] distância de detecção nominal | 10 mm |
| função de saída digital | 1 NA |
| tipo de circuito de saída | CC |
| tipo de saída digital | PNP |
| conexão elétrica | Cabo |
| comprimento do cabo | 2 m |
| tensão nominal de fornecimento [Us] | 24 V CC com Proteção contra polaridade reversa |
| resposta de atraso máximo | 5 ms |
| Grau de proteção IP | IP67 conforme IEC 60529 IP67 conforme IEC 60947-5-2 |
Complementar
| rosca ISO | M30 x 1,5 |
| face de detecção | Frontal |
| [Sa] distância de operação assegurada | 0…7,2 mm |
| zona de ajuste | 2…20 mm |
| curso do diferencial | < 0,2 x Sr |
| precisão de repetição | < 0,1 x Sr |
| material de isolamento do fio | PVC |
| LED de status | Indicação do estado de saída: 1 LED (Amarelo) |
| limites de tensão de alimentação | 12…30 V CC |
| Corrente residual máxima | 0,1 mA estado aberto |
| Tipo de proteção | Proteção contra curtos-circuitos |
| frequência de comutação | <= 150 Hz |
| Queda máxima de tensão | <2 V (fechado) |
| consumo de corrente | < 15 mA |
| Atraso máximo primeiro | 30 ms |
| Recuperação de atraso máximo | 5 ms |
| corrente de comutação máxima | 200 mA |
| gravação | CE |
| configuração | Sensibilidade por potenciômetro |
Meio ambiente
| Normas | EN/IEC 60947-5-2 |
| Certificações do produto | CETLus |
| Temperatura ambiente para funcionamento | -25…70 °C |
| resistência à vibração | 10 gn amplitude = 1 mm (f = 10…55 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 30 gn para 11 ms conforme IEC 60068-2-27 |
| resistência a descarga eletrostática | 4 kV contato conforme IEC 61000-4-2 8 kV ar conforme IEC 61000-4-2 |
| resistência a campos eletromagnéticos | 3 V/m conforme IEC 61000-4-3 |
| resistência a transientes | 2 kV conforme IEC 61000-4-4 |
Medidas
| comprimento roscado | 55 mm |
| comprimento | 70 mm |
| Peso líquido | 0,27 kg |
