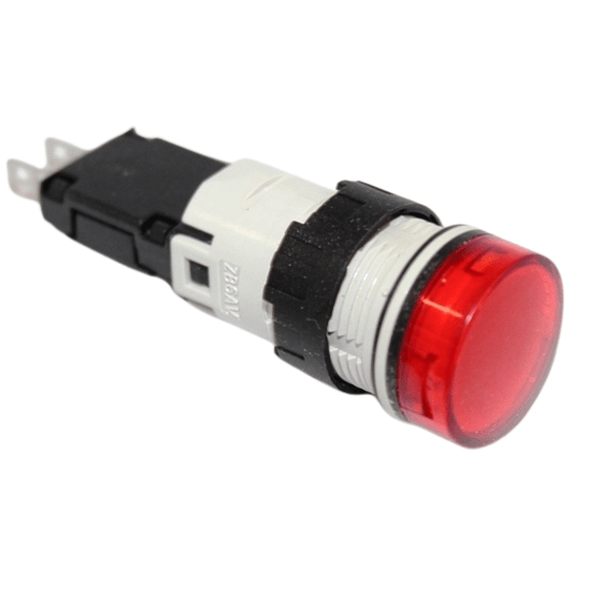

| Fabricante | Schneider |
|---|---|
| Código Referência | XB6AV4BB |
| gama de produtos | Harmony XB6 |
| tipo de produto ou componente | Luz piloto completa |
| material do aro | Plástico |
| diâmetro de montagem | 16 mm |
| forma da cabeça da unidade de sinalização | Redondo |
| cor da tampa/operador ou lente | Vermelho |
| fonte de luz | LED |
| base da lâmpada | LED integral |
| alimentação do bloco luminoso | Direto |
| [Us] tensão de alimentação nominal | 12...24 V CA / CC |
| altura | 18 mm |
|---|---|
| largura | 18 mm |
| profundidade | 57 mm |
| descrição de terminais ISO nº 1 | (+ -)PL |
| peso líquido | 0,015 kg |
| posição de funcionamento | Qualquer posição |
| ligações - terminais | Conectores Faston 2,8 x 0,5 mm |
| [Ui] Tensão estipulada de Isolamento | 250 V (graus de poluição 2)em conformidade com IEC 60947-1 |
| [Uimp] Tensão de resistência aos choques | 4 kV em conformidade com IEC 60947-1 |
| tipo de sinalização | Estável |
| limites de tensão da alimentação | 6…30 V CA / CC |
| consumo de corrente | 15 mA |
| resistência a sobretensão | 1 kV contato direto em conformidade com IEC 61000-4-5 2 kV ao ar livre em conformidade com IEC 61000-4-5 |
| Tratamento de Proteção | TC |
|---|---|
| temperatura do ar ambiente para armazenamento | -40…70 °C |
| temperatura do ar ambiente para operação | -25…70 °C |
| classe de proteção contra choques eléctricos | Classe II em conformidade com IEC 61140 |
| Grau de proteção IP | IP65em conformidade com IEC 60529 |
| grau de proteção NEMA | NEMA 13em conformidade com UL 50 NEMA 4em conformidade com UL 50 NEMA 4Xem conformidade com UL 50 NEMA 13em conformidade com CSA C22.2 n º 94 NEMA 4em conformidade com CSA C22.2 n º 94 NEMA 4Xem conformidade com CSA C22.2 n º 94 |
| normas | IEC 60947-5-1 CSA C22.2 No 14 JIS C 852 UL 508 IEC 60947-1 JIS C8201-5-1 IEC 60947-5-5 JIS C8201-1 |
| certificações de produtos | GOST CSA CCC UL |
| resistência a vibrações | +/- 3 mm (f= 2…500 Hz)em conformidade com IEC 60068-2-6 5 gn (f= 2…500 Hz)em conformidade com IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para aceleração em meia onda sinusoidal em conformidade com IEC 60068-2-27 50 gn (duração = 11 ms) para aceleração em meia onda sinusoidal em conformidade com IEC 60068-2-27 |
| resistência a rajadas momentâneas rápidas | 2 kV em conformidade com IEC 61000-4-4 |
| resistência a campos eletromagnéticos | 10 V/m em conformidade com IEC 61000-4-3 |
| resistência a descargas eletrostáticas | 6 kV no contato (em peças metálicas)em conformidade com IEC 61000-4-2 8 kV ao ar livre (em peças de isolamento)em conformidade com IEC 61000-4-2 |
| emissão eletromagnética | Classe Bem conformidade com IEC 55011 |
