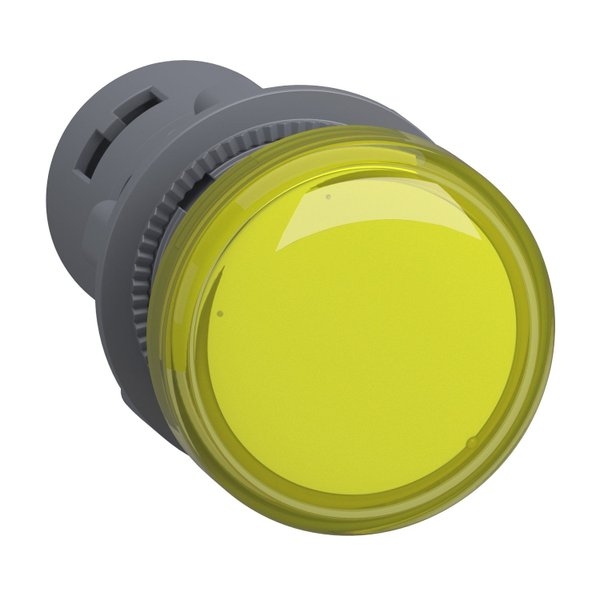

| Linha de Produto | Easy Harmony XA2 |
| Tipo de produto ou componente | Sinalizador monobloco |
| Nome abreviado do dispositivo | XA2 |
| Diâmetro de montagem | 22 mm |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Cor da pastilha ou da lente | Amarelo |
| Fonte de luz | LED |
| Base da lâmpada | LED integral |
| Tensão nominal de alimentação | 12 V CA/CC 50/60 Hz |
Complementar
| Descrição dos terminais ISO nº 1 | (X1-X2)PL |
| Montagem do dispositivo | Furo de fixação 22.3 +0.4/0 conforme EN/IEC 60947-5-1 |
| Centro de fixação | >= 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm >= 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm |
| Modo de fixação | Porca de fixação abaixo do cabeçote torque recomendado: 2,2 N.m (+/- 0,2 N.m) |
| Gravação | CE CCC |
| Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1 Terminais de parafuso, 1 x 0,5...1 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1 |
| Torque de aperto | 0,8…1 N.m conforme EN 60947-1 |
| Formato da cabeça do parafuso | Cruzado compatível com Philips Nº 2 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas |
| Tensão nominal de isolação | 400 V (graus de poluição 3) conforme EN/IEC 60947-1 |
| Tensão nominal suportável de impulso | 6 kV EN/IEC 60947-1 |
| Tipo de sinalização | Contínuo |
| Limites de tensão de alimentação | 0,8…1,2 V CA/CC |
| Consumo de corrente | <= 20 mA |
| Vida útil | 40000 H Com tensão nominal e 25 °C |
| Normas | GB 14.048,1 GB 14048.5 IEC 60947-1 IEC 60947-5-1 IEC 60529 IEC 50102 |
| Certificações do produto | CE CCC |
| Grau de proteção IP | IP65 |
Medidas
| Altura | 29 mm |
| Largura | 29 mm |
| Profundidade | 53 mm |
| Peso do produto | 0,02 kg |
