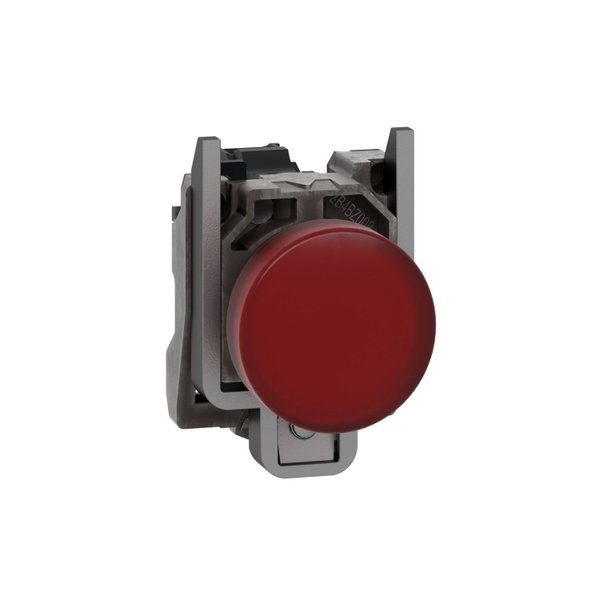

O XB4BVM4 é um sinalizador metálico vermelho da linha Harmony XB4, sua tensão de funcionamento é de 230...240VCA e utiliza a tecnologia de LED integrado. É projetado para indicar de forma clara o status do processo e das operações da máquina, pode ser facilmente instalado em painéis com furação padrão de 22mm. Mesmo à distância é visualmente distinguível graças a sua iluminação brilhante. É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-a ideal para operação em ambientes agressivos. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Mineradoras, Petroleiras, Máquinas de usinagem e embalagem, Indústrias automotivas e de Tratamento de água.
| Linha de produto | Relés Harmony |
|---|---|
| nome da série | Universal |
| Linha de produto | Harmony XB4 |
| Tipo de produto ou componente | Sinalizador |
| Nome abreviado do dispositivo | XB4 |
| Material do aro | Metal cromado |
| material do colar de fixação | Zamak |
| diâmetro de montagem | 22 mm |
| Tipo de cabeçote | Normal (22mm) |
| formato do cabeçote da unidade de sinalização | Redondo |
| Cor da pastilha ou da lente | Vermelho |
| informações adicionais do acionamento | Com lente lisa |
| fonte de luz | Universal LED |
| Base da lâmpada | LED integral |
| cor da fonte de luz | Vermelho |
| Tensão nominal de alimentação [Us] | 230 ... 240 V CA 50/60 Hz |
| Altura | 47 mm |
|---|---|
| Largura | 30 mm |
| profundidade | 54 mm |
| descrição dos terminais ISO nº 1 | (X1-X2)PL |
| Peso líquido | 0,08 kg |
| resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1 Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1 |
| [Ui] tensão nominal de isolação | 250 V (graus de poluição 3) conforme EN 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 4 kV EN 60947-1 |
| tipo de sinalização | Contínuo |
| Consumo de corrente | 14 mA |
| vida útil | 100000 H Com tensão nominal e 25 °C |
| resistência a sobretensão | 1 kV conforme IEC 61000-4-5 |
| Apresentação do dispositivo | Produto completo |
| limites de tensão de alimentação | 195…264 V CA |
| Tratamento de proteção | TH |
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -40…70 °C |
| classe de proteção contra choques elétricos | Classe I conforme IEC 60536 |
| grau de proteção IP | IP66 conforme IEC 60529 IP67 IP69 IP69K |
| grau de proteção NEMA | NEMA 13 NEMA 4X |
| Grau de proteção IK | IK06 conforme IEC 50102 |
| Normas | JIS C8201-5-1 CSA C22.2 No 14 UL 508 EN/IEC 60947-5-1 EN/IEC 60947-5-5 EN/IEC 60947-5-4 EN/IEC 60947-1 JIS C8201-1 |
| Certificações do produto | CSA UL listed |
| resistência à vibração | 5 gn (f= 12…500 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
| resistência a transientes | 2 kV conforme IEC 61000-4-4 |
| resistência a campos eletromagnéticos | 10 V/m conforme IEC 61000-4-3 |
| resistência a descarga eletrostática | 6 kV No contato (em partes metálicas) conforme IEC 61000-4-2 8 kV ao ar livre (em peças de isolamento) conforme IEC 61000-4-2 |
| Emissão eletromagnética | Classe B conforme IEC 55011 |
