| Fabricante | Schneider |
|---|---|
| Código Referência | NSYTRV22 |
| linha | Linergy |

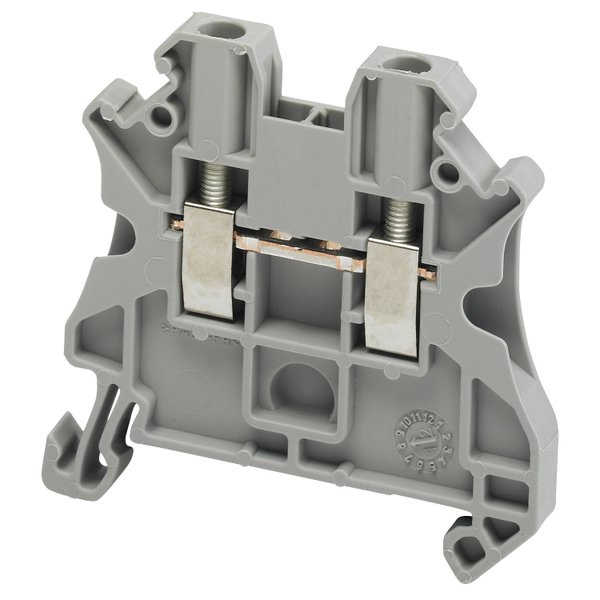

| Tipo de produto ou componente | Bloco terminal |
| Nome abreviado do dispositivo | TRV |
| Categoria de acessórios/peças separadas | Acessório de conexão |
| tipo de bloco de terminais | Passagem |
| nível de bloco de terminais | 1 |
| Modo de montagem | De encaixe |
| seção transversal nominal | 2,5 mm² |
| Comprimento | 47,7 mm |
| cor | Cinza |
| Largura | 5,2 mm |
| Altura | 47,5 mm |
| Peso líquido | 8,2 g |
| conexões - terminais | 1 x Conexão por parafuso: a montante (M3) 1 x Conexão por parafuso: a jusante (M3) |
| Número de conexões | 2 |
| posição de conexão | Lateralmente |
| número de entrada de medição | 2 |
| seção transversal do cabo | 0,14…4 mm², Sólido caboCom a extremidade do cabo 0,2…2,5 mm², Flexível caboCom a extremidade do cabo 0,14…4 mm², Sólido caboSem a extremidade do cabo 0,14…4 mm², Flexível caboSem a extremidade do cabo |
| Torque de aperto | 0,5…0,6 N.m |
| Comprimento da decapagem do fio | 9 mm |
| tipo de ferramenta | Conexão: Chave de fenda Desconexão: Chave de fenda |
| [Ue] tensão de operação nominal | 1.000 V conforme EN/IEC 60947-7-1 600 V CSA 690 V conforme ATEX Exe II Ex II 2 GD 600 V cURus |
| [In] corrente nominal | 24 A conforme EN/IEC 60947-7-1 22 A conforme ATEX Exe II Ex II 2 GD 20 A cURus 20 A CSA |
| material | Poliamida 6/6: caixa isolante Liga de cobre: conector e parafuso Liga de cobre: ligação comum Aço cromo-níquel: Primavera |
| perda dielétrica | 0,01 a 1 MHz conforme IEC 60250 0,01 a 1 MHz conforme VDE 0303-T4 |
| constante dielétrica | 3,7 a 1 MHz |
| resistividade | 10000 MΩ.m conforme IEC 60093 10000 MΩ.m conforme VDE 0303-T30 |
| resistência de superfície | 1000 GΩ conforme IEC 60093 1000 GΩ conforme VDE 0303-T30 |
| resistência à contração | 500 CTI (> 400 kB) conforme IEC 60093 500 CTI (> 400 kB) conforme VDE 0303-T30 |
| retardamento de chamas | V0 , espessura 0,8 mm conforme UL 94 |
| compatibilidade de gama | Prisma G Prisma P Prisma PH Prisma Pacote Espacial Kaedra Pragma TeSys Thalassa Thalassa TBP Thalassa Thalassa TBS |
| Compatibilidade do produto | Gabinetes espaciais |
| Certificações do produto | LR EAC VDE cURus DNV CSA IEC-Ex ATEX GL |
| força dielétrica | 1000 V conforme IEC 60243-1 |
| Temperatura ambiente para funcionamento | -40…130 °C conforme IEC 60216-1 -40…130 °C conforme VDE 0304-T21 |
