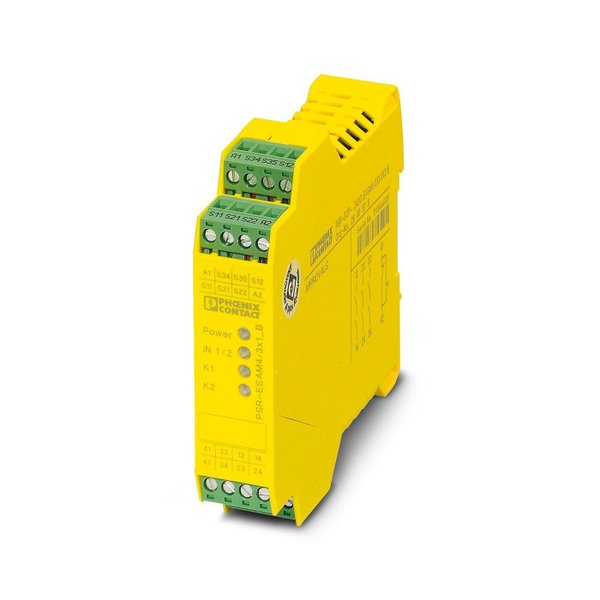

Relé de Segurança PSR-SCP 24UC/ESAM4/3X1/1X2/B 2900509 Phoenix Contact

Confiabilidade e segurança no monitoramento de botões de emergência, chaves de segurança e chaves de corda de segurança.

Relé de segurança para monitoramento de parada de emergência e de porta de proteção até SIL 3 ou cat. 4, PL e conforme EN ISO 13849, operação de um ou dois canais, 3 vias de corrente de liberação, tensão nominal de entrada de 24 V AC/DC, terminais parafusados plugáveis

Dados de entrada

Tensão nominal de entrada UN: 24 V AC/DC

Faixa de tensão de entrada relativa a UN: 0,85 ... 1,1

Corrente de entrada com UN típica: 140 mA AC /65 mA DC

Tensão no circuito de entrada, partida e retorno: 24 V DC

Tempo de resposta típico: 20 ms (Partida manual)

Tempo de retorno típico: 45 ms (um canal)

10 ms (dois canais)

Tempo de redisponibilidade 1 s

Indicação de tensão operacional: LED verde

Indicação de estado: LED verde

Ligação de proteção Proteção contra sobretensão Diodo supressor

Máx. resistência total de linha admissível ca. 50 Ω (Circuitos de entrada e de partida com UN)

Dados de saída

Versão do contato: 3 Vias de contato

1 via de corrente de sinalização

Material de contato: AgSnO2, + 0,2 µm Au

Tensão de comutação máxima: 250 V AC/DC

Tensão de comutação mínima: 10 V AC/DC

Corrente máx. em regime permanente: 6 A (Elemento de contato)

5 A (Disjuntor)

Corrente de ligação máxima: 6 A

Corrente de ligação mínima: 10 mA

Corrente cumulativa quadr.: 72 A2 (ITH2 = I12 + I22 + I32)

Potência de desligamento (carga ôhmica) máxima: 144 W (24 V DC, τ = 0 ms)

288 W (48 V DC, τ = 0 ms)

77 W (110 V DC, τ = 0 ms)

88 W (220 V DC, τ = 0 ms)

1500 VA (250 V AC, τ = 0 ms)

Máxima potência de desligamento: (carga indutiva) 48 W (24 V DC, τ = 40 ms)

40 W (48 V DC, τ = 40 ms)

35 W (110 V DC, τ = 40 ms)

33 W (220 V DC, τ = 40 ms)

Potência de desligamento mínima: 100 mW

Vida útil mecânica: ca. 107 ciclos de manobras

Capacidade de comando: (360/h ciclos de manobra) 6 A (24 V DC)

5 A (230 V AC)

Fusível de saída 10 A gL/gG NEOZED (Elemento de contato)

6 A gL/gG NEOZED (Disjuntor)

Medidas

Largura: 22,5 mm

Altura: 99 mm

Profundidade: 114,5 mm

Temperatura ambiente (funcionamento): -20 °C ... 55 °C



---

Manuais

• FICHA TÉCNICA - Download

---
